M20 metallische druckfeste Kabelverschraubung explosionsgeschützt IP66

Jetzt kaufen M20 Metallic Compact Ex Kabelverschraubungen Druckfeste Kapselung Ex d IIC Erhöhte Sicherheit Ex e IIC Explosionsverschraubung

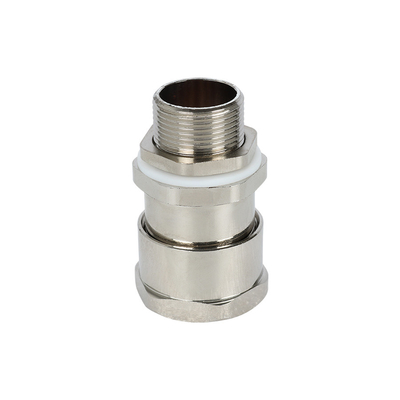

• EX-QM01-A1

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einfachdichtung, geeignet für ungepanzerte Kabel.

Ex e, Struktur.

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde AG (mm)		Gesamtkabeldurchmesser ΦB(mm)		Minimale Gewindelänge GL (mm)	Nennüberstand Länge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
	Metrisch	NPT	Mindest	max
16	M16*1,5	NPT3/8	9.5	12	16	30	27(29)
20	M20*1,5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25*1,5	NPT3/4	14	20	16	38	34(37)
32	M32*1,5	NPT1	18	26	18	44	40(44)
40	M40*1,5	NPT1 1/4	24	32.5	18	46	50(55)
50	M50*1,5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1,5	NPT2	40	52	21	64	68(73)
75	M75*1,5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1,5	NPT3	62	77	22	80	102(105)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

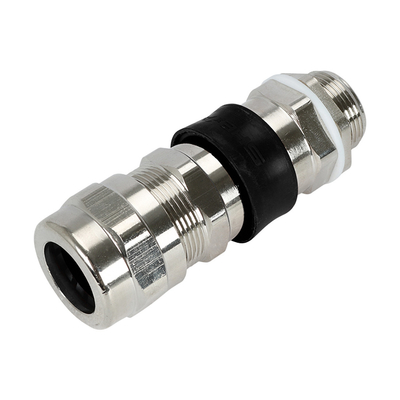

• EX-QM03-C1K

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einzeldichtung, geeignet für Panzerkabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Kennzeichnung IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde AG (mm)		Gesamtkabeldurchmesser			Minimale Gewindelänge GL (mm)	Nennüberstand Länge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	max
16	M16*1,5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1,5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25*1,5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1,5	NPT1	18	26	/	18	76	45(51)
40	M40*1,5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	M50*1,5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1,5	NPT2	40	52	/	21	98	86(95)
75	M75*1,5	NPT2 1/2	50	65	/	22	102	95(109)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

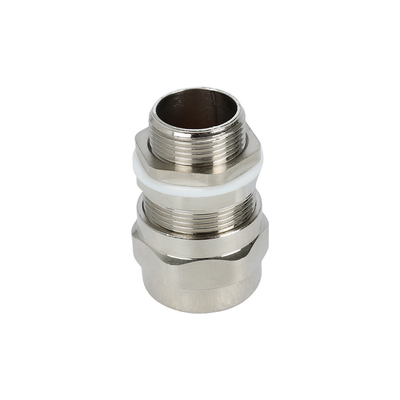

• EX-QM04-B1K

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Doppeldichtung, geeignet für Panzerkabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde AG (mm)		Gesamtkabeldurchmesser				Minimale Gewindelänge GL (mm)	Nennüberstand Länge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	Mindest	max
16	M16*1,5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20*1,5	NPT1/2	9.5	16.5	10	14.5	16	67	30(34)
25	M25*1,5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32*1,5	NPT1	18	26	19	25.5	18	76	45(51)
40	M40*1,5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	M50*1,5	NPT1 1/2	30	41	31.5	43	20	91	68(74)
63	M63*1,5	NPT2	40	52	42.5	50	21	98	86(95)
75	M75*1,5	NPT2 1/2	50	65	54.5	65	22	102	95(109)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

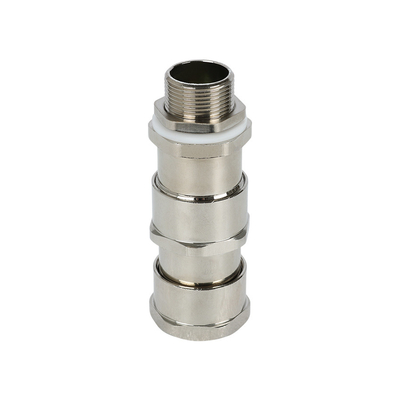

• EX-QM05-C1K



• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einzeldichtung, geeignet für Panzerkabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68.

• ANWENDUNG

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde AG (mm)		Gesamtkabeldurchmesser			Minimale Gewindelänge L1 (mm)	Gesamtlänge l (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	max
16	M16*1,5	NPT3/8	7	16	8	fünfzehn	85	24(27)
20	M20*1,5	NPT1/2	7	16	10.5	fünfzehn	87	24(27)
25	M25*1,5	NPT3/4	14	20	fünfzehn	fünfzehn	88	30(33)
32	M32*1,5	NPT1	18	25	20	17	96	36(39)
40	M40*1,5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1,5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1,5	NPT2	41	50	41	20	118	68(73)
75	M75*1,5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1,5	NPT3	65	76	65	24	128	96(99)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

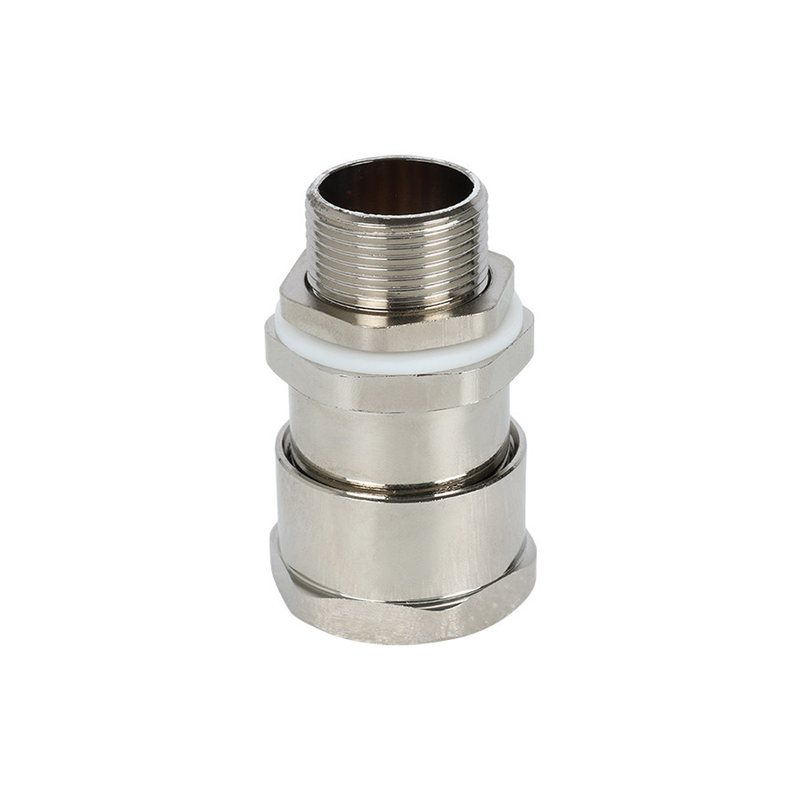

• EX-QM06-B1K

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Doppeldichtung, geeignet für Panzerkabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser				Minimale Gewindelänge L1 (mm)	Gesamtlänge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	Mindest	max
16	M16*1,5	NPT3/8	7	16	5	8	fünfzehn	85	24(27)
20	M20*1,5	NPT1/2	7	16	5	10.5	fünfzehn	87	24(27)
25	M25*1,5	NPT3/4	14	20	8	fünfzehn	fünfzehn	88	30(33)
32	M32*1,5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1,5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1,5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1,5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1,5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1,5	NPT3	65	76	52	65	24	128	96(99)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

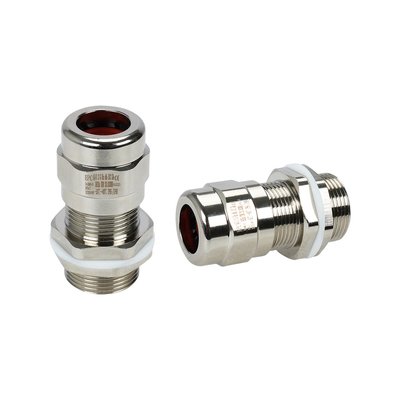

• EX-QM10-B1

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einfachdichtung, geeignet für ungepanzerte Kabel

Ex d-Struktur.

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser ΦB(mm)		Minimale Gewindelänge L1 (mm)	Gesamtlänge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
	Metrisch	NPT	Mindest	max
16	M16*1,5	NPT3/8	4	7	16	62	27(29)
20	M20*1,5	NPT1/2	5	8	16	62	27(29)
25	M25*1,5	NPT3/4	8	12	16	62	30(33)
32	M32*1,5	NPT1	12	16	18	67	38(42)
40	M40*1,5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1,5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1,5	NPT2	25.5	38	20	81	68(73)
75	M75*1,5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1,5	NPT3	41	60	21	100	98(102)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

• EX-QM10-B1

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einfachdichtung, geeignet für ungepanzerte Kabel

Ex d-Struktur.

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser ΦB(mm)		Minimale Gewindelänge L1 (mm)	Nominale Vorsprungslänge (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
	Metrisch	NPT	Mindest	max
16	M16*1,5	/	5	8	fünfzehn	30	24(27)
20	M20*1,5	NPT1/2	7.5	11.5	fünfzehn	30	24(27)
25	M25*1,5	NPT3/4	11	14.5	fünfzehn	30	30(33)
32	M32*1,5	NPT1	14	20	20	32	36(39)
40	M40*1,5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1,5	NPT2	31.5	42.5	20	37	68(73)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

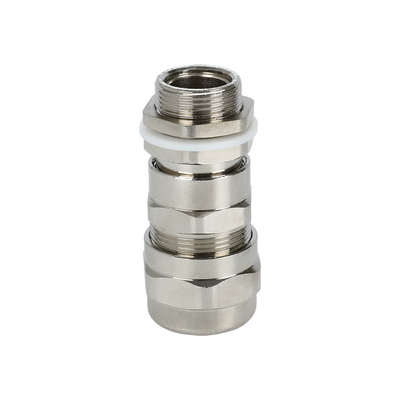

• EX-QM13-B1T

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einfachdichtung, geeignet für ungepanzerte Kabel

Ex d-Struktur.

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser ΦB(mm)		Minimale Gewindelänge L1 (mm)	Nominale Vorsprungslänge (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
	Metrisch	NPT	Mindest	max
16	M16*1,5	/	5	8	fünfzehn	40	24(27)
20	M20*1,5	NPT1/2	7.5	11.5	fünfzehn	40	24(27)
25	M25*1,5	NPT3/4	11	14.5	fünfzehn	40	30(33)
32	M32*1,5	NPT1	14	20	20	44	36(39)
40	M40*1,5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1,5	NPT2	31.5	43.5	20	63	68(73)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

• EX-QM18-C1

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einfachdichtung, geeignet für ungepanzerte Kabel

Ex d-Struktur.

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser ΦB(mm)		Minimale Gewindelänge L1 (mm)	Nominale Vorsprungslänge (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
	Metrisch	NPT	Mindest	max
16	M16*1,5	/	5	8	fünfzehn	57	24(27)
20	M20*1,5	NPT1/2	5	8	fünfzehn	57	24(27)
20	M20*1,5	NPT1/2	7.5	11.5	fünfzehn	57	24(27)
25	M25*1,5	NPT3/4	11	14.5	fünfzehn	57	30(33)
32	M32*1,5	NPT1	14	20	20	59	36(39)
40	M40*1,5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1,5	NPT2	31.5	43.5	20	73	68(73)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG



• EX-QM21-C1K

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einzeldichtung, geeignet für ungepanzerte Kabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser			Minimale Gewindelänge L1 (mm)	Gesamtlänge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	max
16	M16*1,5	NPT3/8	9.5	12	7	16	66	27(29)
20	M20*1,5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	M25*1,5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1,5	NPT1	18	26	23	18	77	40(44)
40	M40*1,5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	M50*1,5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1,5	NPT2	40	52	52	21	96	68(73)
75	M75*1,5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1,5	NPT3	62	77	66	22	119	102(105)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

• EX-QM22-B1K

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Doppeldichtung, geeignet für Panzerkabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser				Minimale Gewindelänge L1 (mm)	Gesamtlänge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	Mindest	max
16	M16*1,5	NPT3/8	9.5	12	5	8	fünfzehn	66	27(29)
20	M20*1,5	NPT1/2	9.5	16.5	8	10.5	fünfzehn	66	27(29)
25	M25*1,5	NPT3/4	14	20	10	fünfzehn	fünfzehn	68	34(37)
32	M32*1,5	NPT1	18	26	fünfzehn	19.5	19	77	40(44)
40	M40*1,5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	M50*1,5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1,5	NPT2	40	52	31.5	40	19	96	68(73)
75	M75*1,5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1,5	NPT3	62	77	54.5	62	19	119	102(105)

• SCHEMATISCHE DARSTELLUNG



• BESTELLANLEITUNG

• FAQ

  Q1.Kann ich eine Musterbestellung haben?

  Ja, wir begrüßen eine Musterbestellung, um die Qualität zu testen und zu überprüfen.Mischproben sind zulässig.
  Q2: Bieten Sie Garantie für die Produkte an?
  Ja, wir bieten 2-5 Jahre Garantie auf unsere Produkte.
