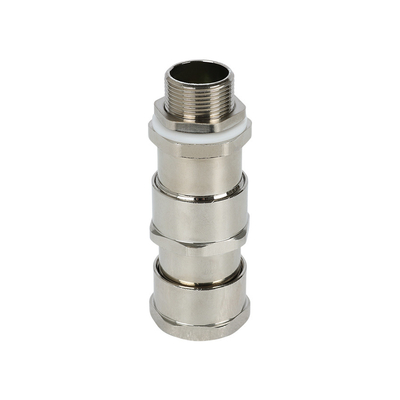

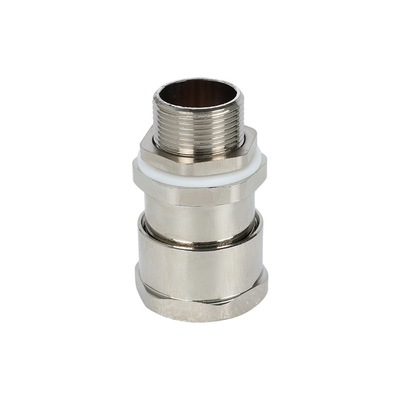

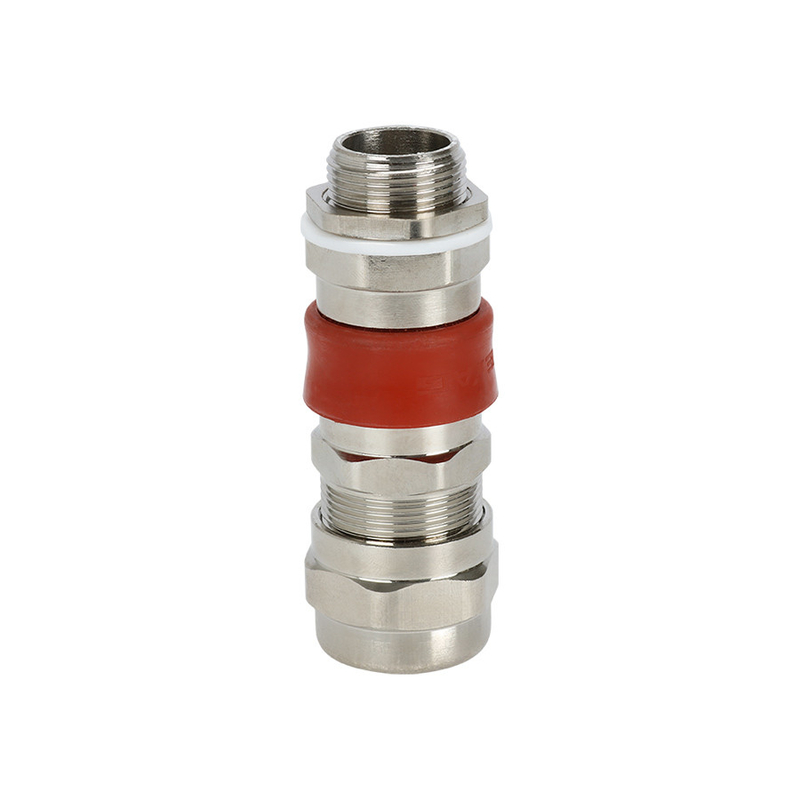

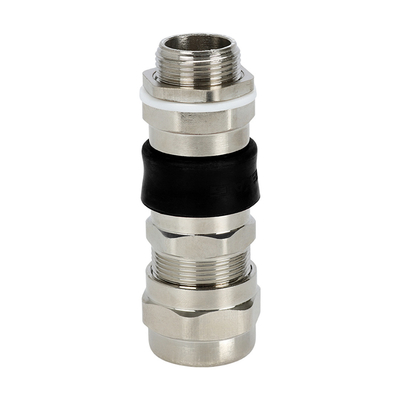

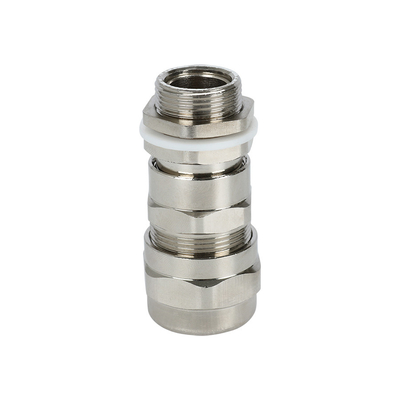

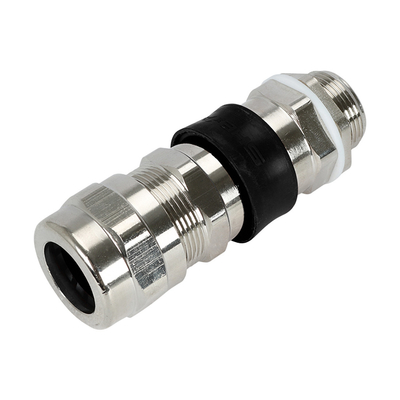

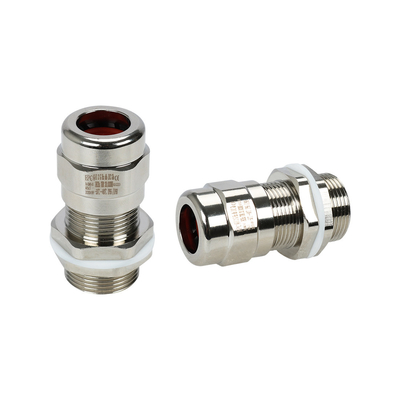

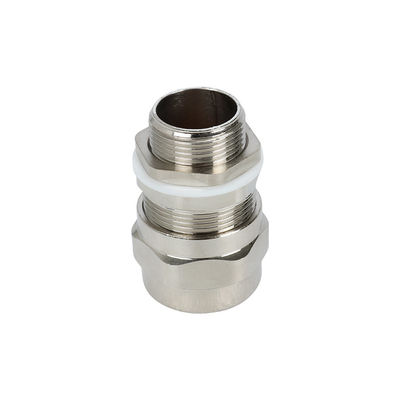

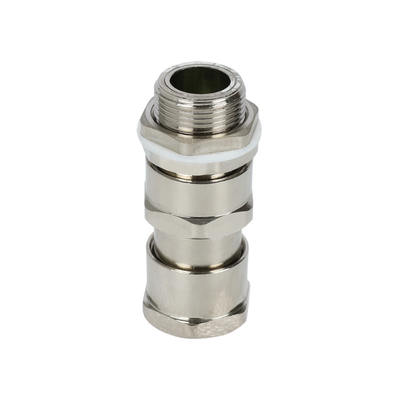

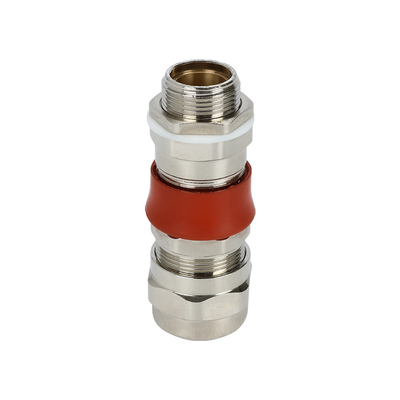

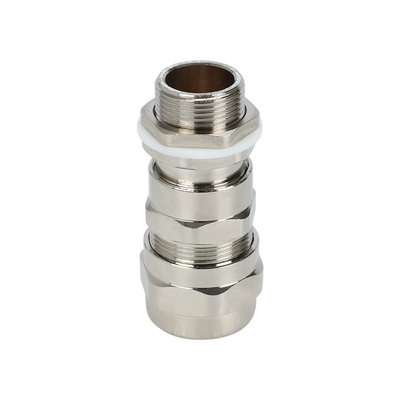

IP66 Flammsichere Kabelverschraubungen

Freie Probe M12 zu gefährlichen Kabelmuffen-explosionssicheren flammenfesten Nicht-gepanzerten Zonen 1 des Bereichs-M75 2 21 und 22

• EX-QM01-A1

• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Einzelne Dichtung, passend für unarmored Kabel.

Ex e, Struktur.

Grad Schutz: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Markierung ATEX

ⅡEx eb Ⅱ C GB 2 GD

Ex TBⅢ C DB IP66/IP68

Markierung ATEX

Ex ebⅡ C GB

Ex TBⅢ C DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebende Temperatur: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden AG (Millimeter)		Gesamtkabel-Durchmesser ΦB (Millimeter)		Minimale Gewindelänge GL (Millimeter)	Nominale Vorwölbung Länge L (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
	Metrisch	NPT	Minute	Maximal
16	M16*1.5	NPT3/8	9,5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• SCHEMATISCHES DIAGRAMM

• EINRICHTUNGSführer

• EX-QM03-C1K

• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Einzelne Dichtung, passend für gepanzertes Kabel.

Gültig über der gesamten Temperaturspanne von -50°C zu 80°C (- ºF 58 zu 176ºF)

Grad Schutz: IP66/IP68

• ANWENDUNG

• TECHNISCHE DATEN

Markierung ATEX

ⅡEx eb Ⅱ C GB 2 GD

Ex TB-ⅡⅢ C DBs C GB ex DB IP66/IP68

Markierung IECEx

Ex ebⅡ C GB

Ex TB-ⅡⅢ C DBs C GB ex DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebendes Temperarture: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden AG (Millimeter)		Gesamtkabel-Durchmesser			Minimale Gewindelänge GL (Millimeter)	Nominale Vorwölbung Länge L (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
			ΦB (Millimeter)		ΦC (Millimeter)
	Metrisch	NPT	Minute	Maximal	Maximal
16	M16*1.5	NPT3/8	9,5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9,5	16,5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• SCHEMATISCHES DIAGRAMM

• EINRICHTUNGSführer



• EX-QM04-B1K

• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Doppeldichtung, passend für gepanzertes Kabel.

Gültig über der gesamten Temperaturspanne von -50°C zu 80°C (- ºF 58 zu 176ºF)

Grad Schutz: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Markierung ATEX

Ⅱ2 Ⅱ C GBs GD ex eb ex DB-Ⅱ C GB

Ex TBⅢ C DB IP66/IP68

Markierung IECEx

Ex exⅡ DB-Ⅱ C GB eb C GB

Ex TBⅢ C DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebendes Temperarture: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden AG (Millimeter)		Gesamtkabel-Durchmesser				Minimale Gewindelänge GL (Millimeter)	Nominale Vorwölbung Länge L (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
			ΦB (Millimeter)		ΦC (Millimeter)
	Metrisch	NPT	Minute	Maximal	Minute	Maximal
16	M16*1.5	NPT3/8	9,5	12	6,5	10,5	16	65	24(29)
20	M20*1.5	NPT1/2	9,5	16,5	10	14,5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12,5	19,5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25,5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31,5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42,5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54,5	65	22	102	95(109)

• SCHEMATISCHES DIAGRAMM

• EINRICHTUNGSführer

• EX-QM05-C1K



• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Einzelne Dichtung, passend für gepanzertes Kabel.

Gültig über der gesamten Temperaturspanne von -50°C zu 80°C (- ºF 58 zu 176ºF)

Grad Schutz: IP66/IP68.

• ANWENDUNG

Markierung ATEX

Ⅱ2 Ⅱ C GBs GD ex eb ex DB-Ⅱ C GB

Ex TBⅢ C DB IP66/IP68

Markierung IECEx

Ex exⅡ DB-Ⅱ C GB eb C GB

Ex TBⅢ C DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebendes Temperarture: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden AG (Millimeter)		Gesamtkabel-Durchmesser			Minimale Gewindelänge L1 (Millimeter)	Gesamtlänge L (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
			ΦB (Millimeter)		ΦC (Millimeter)
	Metrisch	NPT	Minute	Maximal	Maximal
16	M16*1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	10,5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• SCHEMATISCHES DIAGRAMM

• EINRICHTUNGSführer

• EX-QM06-B1K

• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Doppeldichtung, passend für gepanzertes Kabel.

Gültig über der gesamten Temperaturspanne von -50°C zu 80°C (- ºF 58 zu 176ºF)

Grad Schutz: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Markierung ATEX

Ⅱ2 Ⅱ C Gb/Ex GD ex eb DB-Ⅱ C GB

Ex TBⅢ C DB IP66/IP68

Markierung ATEx

Ex exⅡ DB-Ⅱ C GB eb C GB

Ex TBⅢ C DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebendes Temperarture: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden (Millimeter)		Gesamtkabel-Durchmesser				Minimale Gewindelänge L1 (Millimeter)	Gesamtlänge L (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
			ΦB (Millimeter)		ΦC (Millimeter)
	Metrisch	NPT	Minute	Maximal	Minute	Maximal
16	M16*1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	5	10,5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• SCHEMATISCHES DIAGRAMM

• EINRICHTUNGSführer

• EX-QM10-B1

• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Einzelne Dichtung, passend für unarmored Kabel

Ex d-Struktur.

Grad Schutz: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Markierung ATEX

Ⅱ2 ex eb Ⅱ C GBs GD ex DB IIC GB

Ex TBⅢ C DB IP66/IP68

Markierung ATEx

Ex exⅡ DB-Ⅱ C GB eb C GB

Ex TBⅢ C DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebendes Temperarture: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden (Millimeter)		Gesamtkabel-Durchmesser ΦB (Millimeter)		Minimale Gewindelänge L1 (Millimeter)	Gesamtlänge L (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
	Metrisch	NPT	Minute	Maximal
16	M16*1.5	NPT3/8	4	7	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25,5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• SCHEMATISCHES DIAGRAMM

• EINRICHTUNGSführer

• EX-QM10-B1

• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Einzelne Dichtung, passend für unarmored Kabel

Ex d-Struktur.

Grad Schutz: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Markierung ATEX

Ⅱ2 ex eb Ⅱ C GBs GD ex DB IIC GB

Ex TBⅢ C DB IP66/IP68

Markierung ATEx

Ex exⅡ DB-Ⅱ C GB eb C GB

Ex TBⅢ C DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebendes Temperarture: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden (Millimeter)		Gesamtkabel-Durchmesser ΦB (Millimeter)		Minimale Gewindelänge L1 (Millimeter)	Nominale Vorwölbungs-Länge (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
	Metrisch	NPT	Minute	Maximal
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31,5	42,5	20	37	68(73)

• SCHEMATISCHES DIAGRAMM

• EINRICHTUNGSführer

• EX-QM13-B1T

• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Einzelne Dichtung, passend für unarmored Kabel

Ex d-Struktur.

Grad Schutz: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Markierung ATEX

Ⅱ2 ex eb Ⅱ C GBs GD ex DB IIC GB

Ex TBⅢ C DB IP66/IP68

Markierung ATEx

Ex exⅡ DB-Ⅱ C GB eb C GB

Ex TBⅢ C DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebendes Temperarture: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden (Millimeter)		Gesamtkabel-Durchmesser ΦB (Millimeter)		Minimale Gewindelänge L1 (Millimeter)	Nominale Vorwölbungs-Länge (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
	Metrisch	NPT	Minute	Maximal
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	63	68(73)

• SCHEMATISCHES DIAGRAMM

• EINRICHTUNGSführer

• EX-QM18-C1

• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Einzelne Dichtung, passend für unarmored Kabel

Ex d-Struktur.

Grad Schutz: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Markierung ATEX

Ⅱ2 ex eb Ⅱ C GBs GD ex DB IIC GB

Ex TBⅢ C DB IP66/IP68

Markierung ATEx

Ex exⅡ DB-Ⅱ C GB eb C GB

Ex TBⅢ C DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebendes Temperarture: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden (Millimeter)		Gesamtkabel-Durchmesser ΦB (Millimeter)		Minimale Gewindelänge L1 (Millimeter)	Nominale Vorwölbungs-Länge (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
	Metrisch	NPT	Minute	Maximal
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	73	68(73)

• SCHEMATISCHES DIAGRAMM

• EINRICHTUNGSführer



• EX-QM21-C1K

• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Einzelne Dichtung, passend für unarmored Kabel.

Gültig über der gesamten Temperaturspanne von -50°C zu 80°C (- ºF 58 zu 176ºF)

Grad Schutz: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Markierung ATEX

Ⅱ2 Ⅱ C Gb/Ex GD ex eb DB-Ⅱ C GB

Ex TBⅢ C DB IP66/IP68

Markierung ATEx

Ex exⅡ DB-Ⅱ C GB eb C GB

Ex TBⅢ C DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebendes Temperarture: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden (Millimeter)		Gesamtkabel-Durchmesser			Minimun-Gewindelänge L1 (Millimeter)	Gesamtlänge L (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
			ΦB (Millimeter)		ΦC (Millimeter)
	Metrisch	NPT	Minute	Maximal	Maximal
16	M16*1.5	NPT3/8	9,5	12	7	16	66	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• SCHEMATISCHES DIAGRAMM

• EINRICHTUNGSführer

• EX-QM22-B1K

• EIGENSCHAFTEN

ATEX und IECEx bestätigt für sichere Anwendung in den möglicherweise explosiven Atmosphären

Doppeldichtung, passend für gepanzertes Kabel.

Gültig über der gesamten Temperaturspanne von -50°C zu 80°C (- ºF 58 zu 176ºF)

Grad Schutz: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Markierung ATEX

Ⅱ2 Ⅱ C Gb/Ex GD ex eb DB-Ⅱ C GB

Ex TBⅢ C DB IP66/IP68

Markierung ATEx

Ex exⅡ DB-Ⅱ C GB eb C GB

Ex TBⅢ C DB IP66/IP68

Standards

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebendes Temperarture: - ≦ 50℃ Tamb-≦ +80℃

Verbindungs-Faden: Metrischer Faden, NPT-Faden

• AUSWAHL-TABELLE DER KABELMUFFE

Drüsen-Größe	Verfügbarer Eintritts-Faden (Millimeter)		Gesamtkabel-Durchmesser				Minimun-Gewindelänge L1 (Millimeter)	Gesamtlänge L (Millimeter)	Über Ebenen/Ecke S (ΦE) (Millimeter)
			ΦB (Millimeter)		ΦC (Millimeter)
	Metrisch	NPT	Minute	Maximal	Minute	Maximal
16	M16*1.5	NPT3/8	9,5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	8	10,5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19,5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31,5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54,5	62	19	119	102(105)

• SCHEMATISCHES DIAGRAMM



• EINRICHTUNGSführer

• QA:

Q1. Wie versenden Sie die Waren und wie lang es nehmen, um anzukommen?

: Schiff durch DHL, UPS, Fedex oder TNT. Es dauert 3-5 Tage, um anzukommen. Fluglinie und Meer, die auch optionales versenden.

Q2. Kann ich einen Beispielauftrag für geführtes Licht haben?

: Ja begrüßen wir Beispielauftrag, um Qualität zu prüfen und zu überprüfen. Gemischte Proben sind annehmbar.
