Explosionsgeschützte ATEX- und IECEx-Kabelverschraubung

Heißer Verkauf Kabelverschraubungshersteller Kabelverschraubung Edelstahl Kabelverschraubung mit ATEX und IECEx

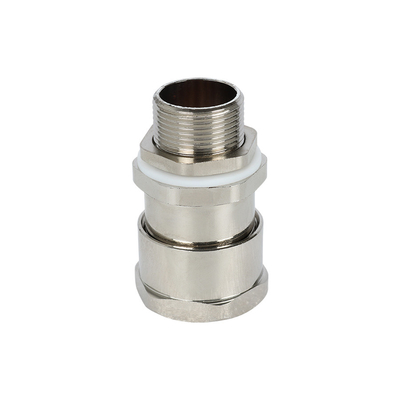

• EX-QM01-A1

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einfachdichtung, geeignet für ungepanzerte Kabel.

Ex e, Struktur.

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde AG (mm)		Gesamtkabeldurchmesser ΦB(mm)		Minimale Gewindelänge GL (mm)	Nennüberstand Länge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
	Metrisch	NPT	Mindest	max
16	M16*1,5	NPT3/8	9.5	12	16	30	27(29)
20	M20*1,5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25*1,5	NPT3/4	14	20	16	38	34(37)
32	M32*1,5	NPT1	18	26	18	44	40(44)
40	M40*1,5	NPT1 1/4	24	32.5	18	46	50(55)
50	M50*1,5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1,5	NPT2	40	52	21	64	68(73)
75	M75*1,5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1,5	NPT3	62	77	22	80	102(105)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

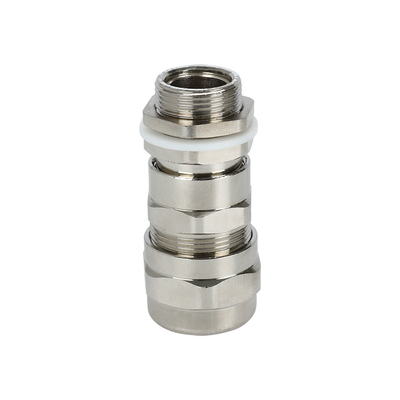

• EX-QM03-C1K

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einzeldichtung, geeignet für Panzerkabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Kennzeichnung IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde AG (mm)		Gesamtkabeldurchmesser			Minimale Gewindelänge GL (mm)	Nennüberstand Länge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	max
16	M16*1,5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1,5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25*1,5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1,5	NPT1	18	26	/	18	76	45(51)
40	M40*1,5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	M50*1,5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1,5	NPT2	40	52	/	21	98	86(95)
75	M75*1,5	NPT2 1/2	50	65	/	22	102	95(109)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

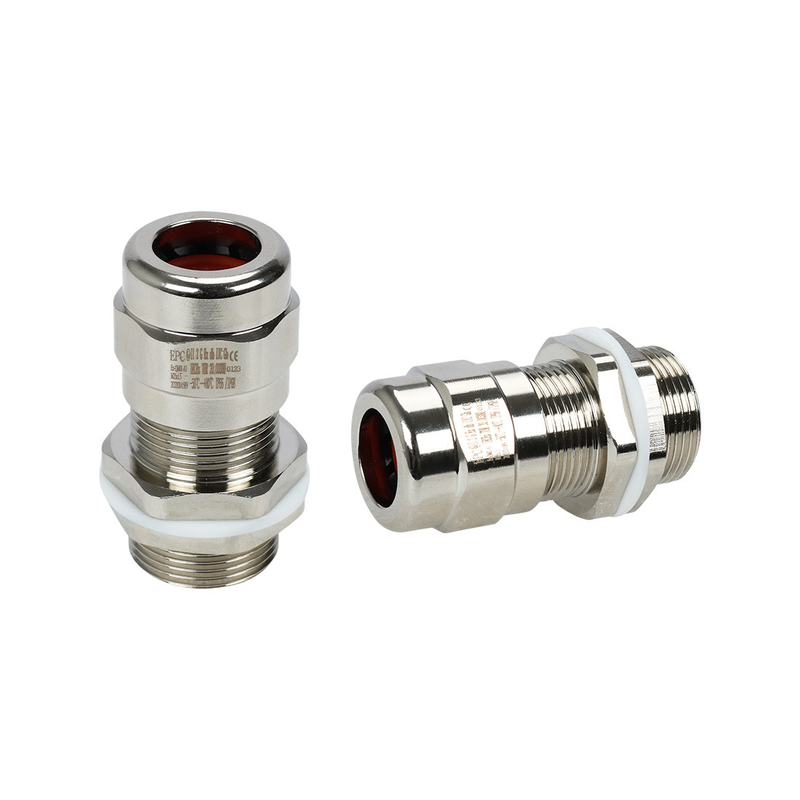

• EX-QM04-B1K

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Doppeldichtung, geeignet für Panzerkabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde AG (mm)		Gesamtkabeldurchmesser				Minimale Gewindelänge GL (mm)	Nennüberstand Länge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	Mindest	max
16	M16*1,5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20*1,5	NPT1/2	9.5	16.5	10	14.5	16	67	30(34)
25	M25*1,5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32*1,5	NPT1	18	26	19	25.5	18	76	45(51)
40	M40*1,5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	M50*1,5	NPT1 1/2	30	41	31.5	43	20	91	68(74)
63	M63*1,5	NPT2	40	52	42.5	50	21	98	86(95)
75	M75*1,5	NPT2 1/2	50	65	54.5	65	22	102	95(109)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

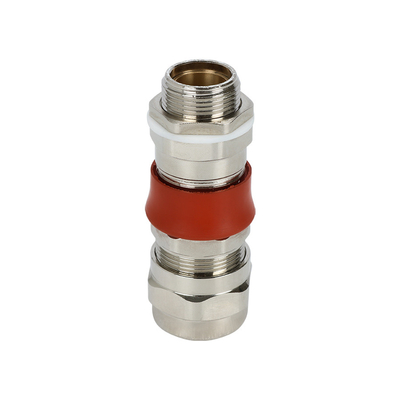

• EX-QM05-C1K



• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einzeldichtung, geeignet für Panzerkabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68.

• ANWENDUNG

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde AG (mm)		Gesamtkabeldurchmesser			Minimale Gewindelänge L1 (mm)	Gesamtlänge l (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	max
16	M16*1,5	NPT3/8	7	16	8	fünfzehn	85	24(27)
20	M20*1,5	NPT1/2	7	16	10.5	fünfzehn	87	24(27)
25	M25*1,5	NPT3/4	14	20	fünfzehn	fünfzehn	88	30(33)
32	M32*1,5	NPT1	18	25	20	17	96	36(39)
40	M40*1,5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1,5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1,5	NPT2	41	50	41	20	118	68(73)
75	M75*1,5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1,5	NPT3	65	76	65	24	128	96(99)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

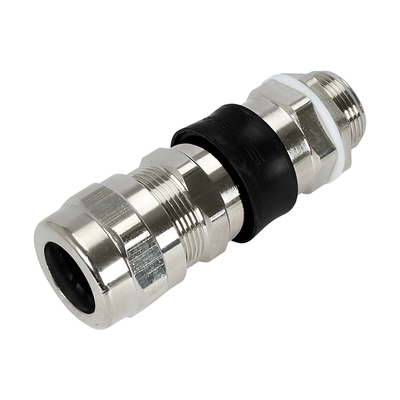

• EX-QM06-B1K

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Doppeldichtung, geeignet für Panzerkabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser				Minimale Gewindelänge L1 (mm)	Gesamtlänge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	Mindest	max
16	M16*1,5	NPT3/8	7	16	5	8	fünfzehn	85	24(27)
20	M20*1,5	NPT1/2	7	16	5	10.5	fünfzehn	87	24(27)
25	M25*1,5	NPT3/4	14	20	8	fünfzehn	fünfzehn	88	30(33)
32	M32*1,5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1,5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1,5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1,5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1,5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1,5	NPT3	65	76	52	65	24	128	96(99)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

• EX-QM10-B1

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einfachdichtung, geeignet für ungepanzerte Kabel

Ex d-Struktur.

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser ΦB(mm)		Minimale Gewindelänge L1 (mm)	Gesamtlänge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
	Metrisch	NPT	Mindest	max
16	M16*1,5	NPT3/8	4	7	16	62	27(29)
20	M20*1,5	NPT1/2	5	8	16	62	27(29)
25	M25*1,5	NPT3/4	8	12	16	62	30(33)
32	M32*1,5	NPT1	12	16	18	67	38(42)
40	M40*1,5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1,5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1,5	NPT2	25.5	38	20	81	68(73)
75	M75*1,5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1,5	NPT3	41	60	21	100	98(102)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

• EX-QM10-B1

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einfachdichtung, geeignet für ungepanzerte Kabel

Ex d-Struktur.

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser ΦB(mm)		Minimale Gewindelänge L1 (mm)	Nominale Vorsprungslänge (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
	Metrisch	NPT	Mindest	max
16	M16*1,5	/	5	8	fünfzehn	30	24(27)
20	M20*1,5	NPT1/2	7.5	11.5	fünfzehn	30	24(27)
25	M25*1,5	NPT3/4	11	14.5	fünfzehn	30	30(33)
32	M32*1,5	NPT1	14	20	20	32	36(39)
40	M40*1,5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1,5	NPT2	31.5	42.5	20	37	68(73)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

• EX-QM13-B1T

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einfachdichtung, geeignet für ungepanzerte Kabel

Ex d-Struktur.

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser ΦB(mm)		Minimale Gewindelänge L1 (mm)	Nominale Vorsprungslänge (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
	Metrisch	NPT	Mindest	max
16	M16*1,5	/	5	8	fünfzehn	40	24(27)
20	M20*1,5	NPT1/2	7.5	11.5	fünfzehn	40	24(27)
25	M25*1,5	NPT3/4	11	14.5	fünfzehn	40	30(33)
32	M32*1,5	NPT1	14	20	20	44	36(39)
40	M40*1,5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1,5	NPT2	31.5	43.5	20	63	68(73)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

• EX-QM18-C1

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einfachdichtung, geeignet für ungepanzerte Kabel

Ex d-Struktur.

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser ΦB(mm)		Minimale Gewindelänge L1 (mm)	Nominale Vorsprungslänge (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
	Metrisch	NPT	Mindest	max
16	M16*1,5	/	5	8	fünfzehn	57	24(27)
20	M20*1,5	NPT1/2	5	8	fünfzehn	57	24(27)
20	M20*1,5	NPT1/2	7.5	11.5	fünfzehn	57	24(27)
25	M25*1,5	NPT3/4	11	14.5	fünfzehn	57	30(33)
32	M32*1,5	NPT1	14	20	20	59	36(39)
40	M40*1,5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1,5	NPT2	31.5	43.5	20	73	68(73)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG



• EX-QM21-C1K

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Einzeldichtung, geeignet für ungepanzerte Kabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser			Minimale Gewindelänge L1 (mm)	Gesamtlänge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	max
16	M16*1,5	NPT3/8	9.5	12	7	16	66	27(29)
20	M20*1,5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	M25*1,5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1,5	NPT1	18	26	23	18	77	40(44)
40	M40*1,5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	M50*1,5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1,5	NPT2	40	52	52	21	96	68(73)
75	M75*1,5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1,5	NPT3	62	77	66	22	119	102(105)

• SCHEMATISCHE DARSTELLUNG

• BESTELLANLEITUNG

• EX-QM22-B1K

• MERKMALE

ATEX- und IECEx-zertifiziert für den sicheren Einsatz in explosionsgefährdeten Bereichen

Doppeldichtung, geeignet für Panzerkabel.

Gültig über den gesamten Temperaturbereich von -50°C bis 80°C (-58 ºF bis 176ºF)

Schutzart: IP66/IP68.

• ANWENDUNG

• TECHNISCHE DATEN

Kennzeichnung ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Kennzeichnung ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normen

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Umgebungstemperatur: -50℃ ≦ Tamb ≦ +80℃

Anschlussgewinde: Metrisches Gewinde, NPT-Gewinde

• AUSWAHLTABELLE DER KABELVERSCHRAUBUNG

Drüsengröße	Verfügbares Eingangsgewinde (mm)		Gesamtkabeldurchmesser				Minimale Gewindelänge L1 (mm)	Gesamtlänge L (mm)	Schlüsselweite/Ecke S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	Metrisch	NPT	Mindest	max	Mindest	max
16	M16*1,5	NPT3/8	9.5	12	5	8	fünfzehn	66	27(29)
20	M20*1,5	NPT1/2	9.5	16.5	8	10.5	fünfzehn	66	27(29)
25	M25*1,5	NPT3/4	14	20	10	fünfzehn	fünfzehn	68	34(37)
32	M32*1,5	NPT1	18	26	fünfzehn	19.5	19	77	40(44)
40	M40*1,5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	M50*1,5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1,5	NPT2	40	52	31.5	40	19	96	68(73)
75	M75*1,5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1,5	NPT3	62	77	54.5	62	19	119	102(105)

• SCHEMATISCHE DARSTELLUNG



• BESTELLANLEITUNG

• FAQ

  Q1.Kann ich eine Musterbestellung haben?

  Ja, wir begrüßen eine Musterbestellung, um die Qualität zu testen und zu überprüfen.Mischproben sind zulässig.
  Q2.Wie versenden Sie die Ware und wie lange dauert es, bis sie ankommt?
  Wir versenden in der Regel per DHL, UPS, FedEx oder TNT.Es dauert normalerweise 3-5 Tage, um anzukommen.Flug- und Seeschifffahrt ebenfalls optional.
