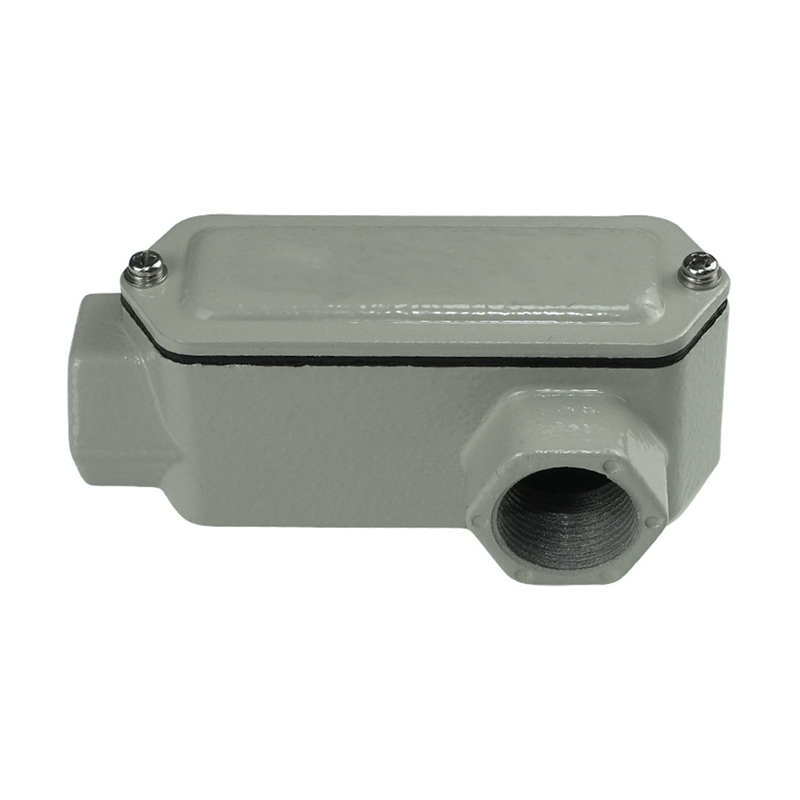

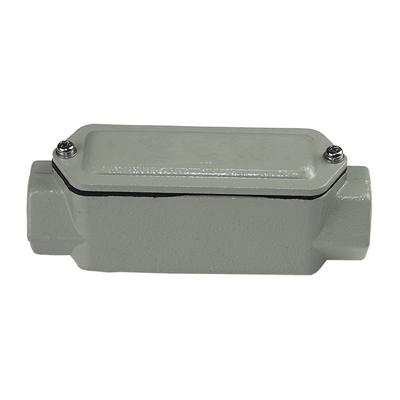

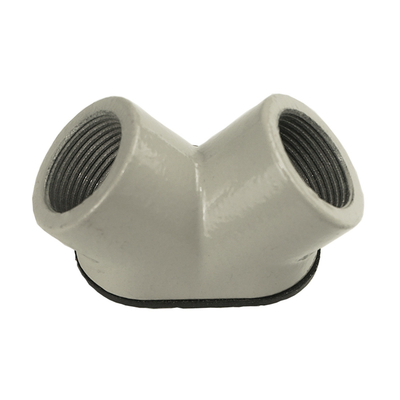

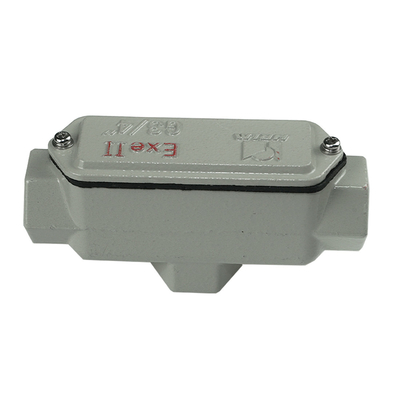

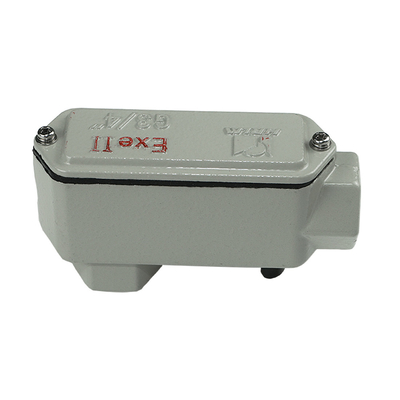

Werkseitig feuerhemmende, wasserdichte Anschlussdose, explosionssichere Anschlussdose HC
Kupferfreies Aluminium, kunststoffbeschichtete Oberfläche.
Gehäuse vom Typ Ex e.
Gültig über den gesamten Temperaturbereich von -60 °C bis 100 °C (-76 ºF bis 212 ºF).
Schutzart: IP66-IP67.
Weit verbreitet für den Anschluss in Stahlrohrverdrahtungssystemen
- Bestellanleitung:
Kennzeichnung ATEX:
Ⅱ 2 G Ex eb ⅡC Gb Ⅱ 2 D Ex tb ⅢC Db IP66
Kennzeichnung IECEx:Ex eb ⅡC Gb Ex tb ⅢC Db IP66
Kennzeichnung UL1203: Klasse I, Division 2, Gruppen A, B, C, D
Klasse II, Division 1, Gruppen E, F, G
Klasse II, Division 2, Gruppen F, G
Klasse III
Norm: EN 60079-0, EN 60079-7, EN 60079-31 IEC 60079-0, IEC 60079-7, IEC 60079-31
Umgebungstemperatur: -60℃ ~ +100℃
Strukturtyp: A, B, C, D, E, F, G, H
Anschlussgewinde: Metrisches Gewinde ist Standardtyp.NPT oder andere Gewinde sind optional und bitte bei der Bestellung angeben.Die Standardgewindesteigung des metrischen Gewindes beträgt 1,5 mm.Andere Teilungen können individuell angepasst werden und bitte bei der Bestellung angeben.
| Innengewinde „A“ |
Abmessung (mm) |
| Metrisch |
NPT |
W |
H |
L |
| M20*1,5 |
½ |
36 |
52.5 |
120 |
| M25*1,5 |
¾ |
42 |
58.5 |
135 |
| M32*1,5 |
1 |
50 |
68 |
160 |
| M40*1,5 |
1 1/4 |
61 |
78.5 |
185 |
| M50*1,5 |
1 1/2 |
70 |
85.5 |
190 |
| M63*1,5 |
2 |
84 |
99,5 |
210 |
| M75*1,5 |
2 1/2 |
99 |
115 |
280 |
| M90*1,5 |
3 |
118 |
134 |
290 |
| M100*1,5 |
3 1/2 |
133 |
147 |
320 |
| M115*1,5 |
4 |
145 |
159 |
320 |
| Innengewinde „A“ |
Abmessung (mm) |
| Metrisch |
NPT |
W |
H |
L |
| M20*1,5 |
½ |
54 |
52.5 |
120 |
| M25*1,5 |
¾ |
60 |
58.5 |
135 |
| M32*1,5 |
1 |
72 |
68 |
160 |
| M40*1,5 |
1 1/4 |
83 |
78.5 |
185 |
| M50*1,5 |
1 1/2 |
94 |
85.5 |
190 |
| M63*1,5 |
2 |
108 |
99,5 |
210 |
| M75*1,5 |
2 1/2 |
134 |
115 |
280 |
| M90*1,5 |
3 |
156 |
134 |
290 |
| M100*1,5 |
3 1/2 |
171 |
147 |
320 |
| M115*1,5 |
4 |
186 |
159 |
320 |
| Innengewinde „A“ |
Abmessung (mm) |
| Metrisch |
NPT |
W |
H |
L |
| M20*1,5 |
½ |
72 |
52.5 |
120 |
| M25*1,5 |
¾ |
78 |
58.5 |
135 |
| M32*1,5 |
1 |
94 |
68 |
160 |
| M40*1,5 |
1 1/4 |
105 |
78.5 |
185 |
| M50*1,5 |
1 1/2 |
118 |
85.5 |
190 |
| M63*1,5 |
2 |
132 |
99,5 |
210 |
| M75*1,5 |
2 1/2 |
169 |
115 |
280 |
| M90*1,5 |
3 |
194 |
134 |
290 |
| M100*1,5 |
3 1/2 |
209 |
147 |
320 |
| M115*1,5 |
4 |
277 |
159 |
320 |
| Innengewinde „A“ |
Abmessung (mm) |
| Metrisch |
NPT |
W |
H |
L |
| M20*1,5 |
½ |
54 |
52.5 |
111 |
| M25*1,5 |
¾ |
60 |
58.5 |
126 |
| M32*1,5 |
1 |
72 |
68 |
149.5 |
| M40*1,5 |
1 1/4 |
83 |
78.5 |
174.5 |
| M50*1,5 |
1 1/2 |
94 |
85.5 |
177.5 |
| M63*1,5 |
2 |
108 |
99,5 |
197.5 |
| M75*1,5 |
2 1/2 |
134 |
115 |
257.5 |
| M90*1,5 |
3 |
156 |
134 |
264.5 |
| M100*1,5 |
3 1/2 |
171 |
147 |
294.5 |
| M115*1,5 |
4 |
186 |
159 |
291.5 |
| Innengewinde „A“ |
Abmessung (mm) |
| Metrisch |
NPT |
W |
H |
L |
| M20*1,5 |
½ |
54 |
52.5 |
111 |
| M25*1,5 |
¾ |
60 |
58.5 |
126 |
| M32*1,5 |
1 |
72 |
68 |
149.5 |
| M40*1,5 |
1 1/4 |
83 |
78.5 |
174.5 |
| M50*1,5 |
1 1/2 |
94 |
85.5 |
177.5 |
| M63*1,5 |
2 |
108 |
99,5 |
197.5 |
| M75*1,5 |
2 1/2 |
134 |
115 |
257.5 |
| M90*1,5 |
3 |
156 |
134 |
264.5 |
| M100*1,5 |
3 1/2 |
171 |
147 |
294.5 |
| M115*1,5 |
4 |
186 |
159 |
291.5 |
| Innengewinde „A“ |
Abmessung (mm) |
| Metrisch |
NPT |
W |
H |
L |
| M20*1,5 |
½ |
36 |
52.5 |
111 |
| M25*1,5 |
¾ |
42 |
58.5 |
126 |
| M32*1,5 |
1 |
50 |
68 |
149.5 |
| M40*1,5 |
1 1/4 |
61 |
78.5 |
174.5 |
| M50*1,5 |
1 1/2 |
70 |
85.5 |
177.5 |
| M63*1,5 |
2 |
84 |
99,5 |
197.5 |
| M75*1,5 |
2 1/2 |
99 |
115 |
257.5 |
| M90*1,5 |
3 |
118 |
134 |
264.5 |
| M100*1,5 |
3 1/2 |
133 |
147 |
294.5 |
| M115*1,5 |
4 |
145 |
159 |
291.5 |
| Innengewinde „A“ |
Abmessung (mm) |
| Metrisch |
NPT |
W |
H |
L |
| M20*1,5 |
½ |
36 |
52.5 |
120 |
| M25*1,5 |
¾ |
42 |
58.5 |
135 |
| M32*1,5 |
1 |
50 |
68 |
160 |
| M40*1,5 |
1 1/4 |
61 |
78.5 |
185 |
| M50*1,5 |
1 1/2 |
70 |
85.5 |
190 |
| M63*1,5 |
2 |
84 |
99,5 |
210 |
| M75*1,5 |
2 1/2 |
99 |
115 |
280 |
| M90*1,5 |
3 |
118 |
134 |
290 |
| M100*1,5 |
3 1/2 |
133 |
147 |
320 |
| M115*1,5 |
4 |
145 |
159 |
320 |
| Innengewinde „A“ |
Abmessung (mm) |
| Metrisch |
NPT |
W |
H |
L |
| M20*1,5 |
½ |
30 |
51 |
84 |
| M25*1,5 |
¾ |
35 |
53 |
89 |
| M32*1,5 |
1 |
41 |
64 |
108 |
| M40*1,5 |
1 1/4 |
51 |
69 |
116 |
| M50*1,5 |
1 1/2 |
57 |
76 |
130 |
| M63*1,5 |
2 |
70 |
95 |
168 |
-
FAQ
Q1.Kann ich eine Musterbestellung haben?
Ja, wir begrüßen eine Musterbestellung, um die Qualität zu testen und zu überprüfen.Mischproben sind zulässig.
Q2: Bieten Sie Garantie für die Produkte an?
Ja, wir bieten 2-5 Jahre Garantie auf unsere Produkte.
Q3: Wie man mit dem fehlerhaften umgeht?
Erstens werden unsere Produkte in einem strengen Qualitätskontrollsystem hergestellt und die Fehlerquote beträgt weniger als 0,2 %.
Zweitens senden wir während der Garantiezeit neue Lichter mit neuer Bestellung für kleine Mengen.Für fehlerhafte Chargenprodukte, wir
wird sie reparieren und Ihnen erneut zusenden, oder wir können die Lösung einschließlich Rückruf entsprechend der tatsächlichen Situation besprechen.
