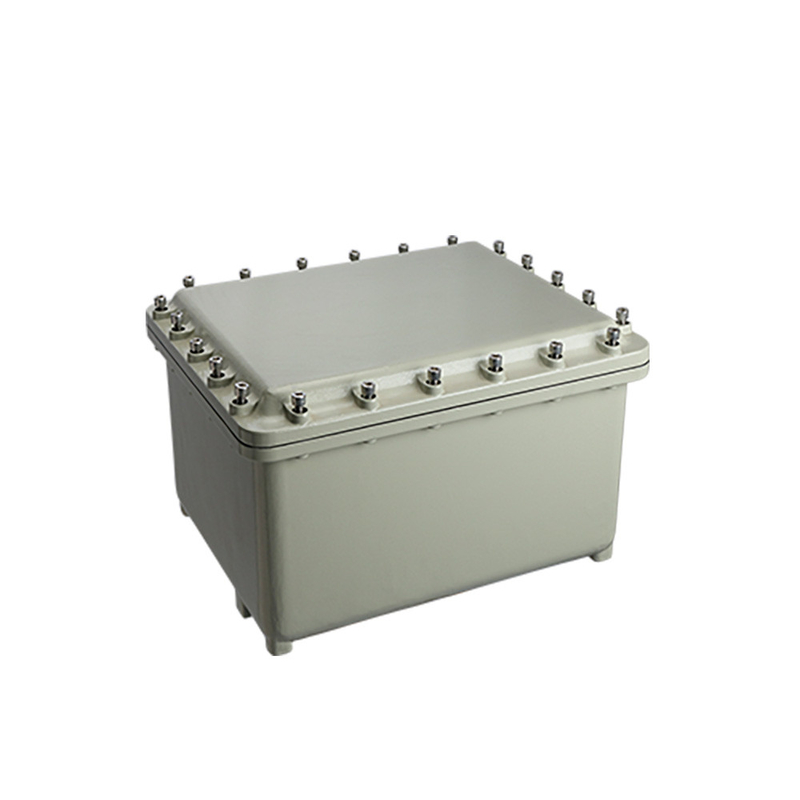

Kundenspezifischer Anschlusskasten Spezieller Anschlusskasten Explosionsgeschützter Anschlusskasten der EJB-Serie-19
ATEX- und IECEx-zertifiziert für den Einsatz in explosionsgefährdeten Bereichen.
Gehäuse und Deckel bestehen aus kupferfreiem Aluminium und Leichtmetall in Marinequalität.
Interne Montageplatten sind aus feuerverzinktem Stahl oder Edelstahl.
Schrauben aus feuerfestem Edelstahl festziehen.
Edelstahlscharniere an der Längsseite.
Elektrostatische Oberflächenpulversprühbehandlung.
Silikongummidichtung auf der Abdeckung
Für den sicheren Einsatz in explosionsgefährdeten Gas- und Zone 21 und 22 Staubatmosphären der Zonen 1 und 2.
Kennzeichnung ATEX
II 2G Ex db IIB GB
II 2D Ex tb IIIC Db
Kennzeichnung IECEx
Ex db IIB Gb
Ex tb IIIC Db
UL-Normen
Klasse I, Division 1, Gruppen C, D
Klasse I, Division 2, Gruppen C, D
Klasse II, Division 1, Gruppen E, F, G
Klasse II, Division 2, Gruppen F, G
Klasse III
EN IEC 60079-0, EN IEC 60079-1, EN IEC 60079-31
Umgebungstemperatur
-60℃ bis +60℃
EJB-A;EJB: Explosionsgeschützter Anschlusskasten;A: Formcode,
Tabelle 1
| Gehäusetyp |
Dimensionscode (mm) |
| EIN |
B |
C |
D |
E |
F |
G |
H |
| EJB-I |
350 |
300 |
200 |
164 |
290 |
240 |
220 |
270 |
| EJB-II |
450 |
350 |
210 |
159 |
378 |
278 |
255 |
355 |
| EJB-III |
560 |
450 |
280 |
223 |
488 |
378 |
360 |
470 |
Hinweis: Das Maß in der Klammer dient nur als Referenz
- Gehäuse- und Deckelgehäuse Bohrplan
Hinweis: Die Ebenen A, B, C und D in der Abbildung geben die Richtung des Einlasses an.Maximal zulässige Anzahl von Öffnungen für Gewinde derselben Spezifikation.Die Einführungsvorrichtung ist mit einer Gummidichtung ausgestattet, um ein Lösen zu verhindern.
Tabelle 2 (C- und D-Ebene)
| Gehäusetyp |
Bohrbereich LB (mm) |
Zulässige Mengeneinträge für Größe |
| ½ NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼ NPT M40 |
1½ NPT M50 |
2 NPT M63 |
2½ NPT M75 |
| EJB-I |
240*110 |
fünfzehn |
10 |
8 |
6 |
3 |
2 |
2 |
| EJB-II |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3 |
| EJB-III |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3
|
Tabelle 3 (A- und B-Ebene)
| Gehäusetyp |
Bohrbereich LB (mm) |
Zulässige Mengeneinträge für Größe |
| ½ NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼ NPT M40 |
1½ NPT M50 |
2 NPT M63 |
2½ NPT M75 |
| EJB-I |
180*110 |
12 |
7 |
6 |
6 |
2 |
2 |
1 |
| EJB-II |
220*115 |
fünfzehn |
8 |
8 |
6 |
3 |
2 |
2 |
| EJB-III |
320*160 |
28 |
18 |
17 |
14 |
8 |
3 |
2 |
- Der Mindestabstand zum Bohren der Eingangsgröße an der Wand
Tabelle 4
| Eintragsgröße |
Mindestabstand des Eintritts mm (Zoll) |
| NPT-Metrik |
½ NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼ NPT M40 |
1½ NPT M50 |
2 NPT M63 |
2½ NPT M75 |
| ½NPT M20*1,5 |
46 (1,81) |
49 (1,93) |
52 (2,05) |
59 (2,32) |
61 (2,40) |
76 (2,99) |
86 (3,39) |
| ¾NPT M25*1,5 |
|
52 (2,05) |
55(2.17) |
64 (2,52) |
69 (2,72) |
79(3.11) |
89 (3,50) |
| 1 NPT M32*1,5 |
|
|
58 (2,28) |
65 (2,56) |
72 (2,83) |
82 (3,23) |
92 (3,62) |
| 1¼NPT M40*1,5 |
|
|
|
72 (2,83) |
79(3.11) |
89 (3,50) |
99 (3,90) |
| 1½NPT M50*1,5 |
|
|
|
|
85 (3,35) |
95 (3,74) |
106(4.17) |
| 2 NPT M63*1,5 |
|
|
|
|
|
105(4.13) |
115 (4,53) |
| 2½NPT M75*1,5 |
|
|
|
|
|
|
126 (4,96) |
- Vergleichstabelle für EJB-Threads
Tabelle 5
| Nein. |
ANSI/ASME B1.20.1 |
ISO-965-1 und ISO-965-3 |
| 1 |
½ NPT |
M20 |
| 2 |
¾ NPT |
M25 |
| 3 |
1 NPT |
M32 |
| 4 |
1¼ NPT |
M40 |
| 5 |
1½ NPT |
M50 |
| 6 |
2 NPT |
M63 |
| 7 |
2½ NPT |
M75 |
Hinweis: Die Mindestanzahl der Eingriffsgewinde von NPT beträgt 5. Gewindeform und Passungsgrade müssen den Zwischen- oder Präzisionstoleranzgraden entsprechen, die in ISO 965-1 und ISO 965-3 angegeben sind.Die Mindestanzahl der beteiligten Threads beträgt 8.
Tabelle 6
| Die Tabelle mit der maximalen Anzahl möglicher Gehäusekabeleinführungen |
| Zeichnungsnummer |
EJB-I |
EJB-II |
EJB-III |
| NPT-Metrik |
AB |
CD |
AB |
CD |
AB |
CD |
| ½NPT M20*1,5 |
16 |
20 |
18 |
27 |
18 |
26 |
| ¾NPT M25*1,5 |
9 |
12 |
12 |
18 |
fünfzehn |
21 |
| 1 NPT M32*1,5 |
9 |
12 |
11 |
fünfzehn |
14 |
18 |
| 1¼NPT M40*1,5 |
5 |
6 |
6 |
8 |
8 |
10 |
| 1½NPT M50*1,5 |
4 |
6 |
5 |
7 |
6 |
6 |
| 2 NPT M63*1,5 |
2 |
3 |
3 |
4 |
3 |
4 |
| 2½NPT M75*1,5 |
1 |
2 |
2 |
2 |
2 |
3 |
Hinweis: Die Öffnungsgröße des Verteilerkastens ist die Spezifikation der Kabelverschraubung.Die Auswahl der Kabelverschraubungsspezifikationen sollte entsprechend dem Außendurchmesser des Kabels und den tatsächlichen Bedingungen der Einsatzumgebung ausgewählt werden.
- Maximal zulässige Drucktaste und Kontrollleuchte
Tabelle 7
| Gehäusetyp |
Bohrbereich EF (mm) |
Max. zulässige Operatoren |
| EJB-I |
230*180 |
12 |
| EJB-II |
310*210 |
20 |
| EJB-III |
420*310 |
35 |
Hinweis: Öffnungsabstand Referenzabstandstabelle der Öffnungen
- Öffnen Sie das Fenster auf dem Cover
Notiz:
a.Die Größe des Fensters wird durch das vom Kunden ausgewählte Instrument bestimmt, die Grenztemperatur des Fensters beträgt -60 ℃ bis +180 ℃.
b.Die Abstände zwischen der unteren Fensterbegrenzung und den Gewindebohrungen sind nicht der Abstandstabelle der Öffnungen zu entnehmen.
c.Ausreichende Länge bzw. Breite der druckfesten Fuge und Einbaulage sind vorzusehen.
Die explosionssichere Behandlung von Abdeckung und Beobachtungsfenster muss eingehalten werden
EN IEC 60079-1 2014 explosionsfähige Atmosphären – Teil 1: Geräteschutz durch druckfest gekapselte Gehäuse „d“.
Tabelle 8
| Gehäusetyp |
A (mm) |
B(mm) |
| EJB-I |
25 |
10 |
| EJB-II |
25 |
10 |
| EJB-III |
25 |
10 |
- Spezifikationen und Einsatzbedingungen von Verbindungselementen
Tabelle 9
| Typ |
Streckgrenze (Mpa) |
Angelegtes Drehmoment (Nm) |
| M6X 16-6g |
≥450 MPa |
18 |
| M8X 35-6g |
43 |
| M10X 35-6g |
84 |
Tabelle 10
| Wärmetabelle (Gesamtwärme, die von Komponenten abgegeben wird |
| Modell |
Maximale Verlustleistung (W) |
| T4/T130℃ |
T5/T95℃ |
T6/T80℃ |
| EJB-I |
350 |
200 |
130 |
| EJB-II |
500 |
280 |
160 |
| EJB-III |
652 |
350 |
200 |
Tabelle 11
| Die entsprechende Tabelle der Anzahl der Klemmenblöcke |
| Zeichnungsnummer |
EJB-I |
EJB-II |
EJB-III |
| 2,5 mm² |
72 STK |
100 ST |
140 ST |
| 4mm² |
64 STK |
86 STK |
116 STK |
| 6mm² |
50 STÜCK |
66 STK |
90 ST |
| 10mm² |
24 STK |
52 STK |
72 STK |
| 16mm² |
20 ST |
25 ST |
60 ST |
| 35mm² |
10 ST |
15 ST |
224 STK |
| 95mm² |
5 STK |
10 ST |
18 STK |
| 120mm² |
- |
5 STK |
5 STK |
| 185mm² |
- |
- |
5 STK |
| 240mm² |
- |
- |
5 STK |
| 300mm² |
- |
- |
5 STK |
