Class 1 Division 1 Explosionsgeschützter Anschlusskasten ABS

Explosion PD61-Serie



• Merkmale:

Kupferfreies Aluminium, kunststoffbeschichtete Oberfläche.

Explosionsgeschütztes Gehäuse des Typs Ex d.

Einsetzbar als Klemmkasten, Verteilerkasten und Steuerkasten.

Schutzart: IP66.

• Anwendung:

• Technische Daten:

Kennzeichnung ATEX: Ⅱ 2 G Ex db ⅡB+H₂ T□ Gb 1)

Ⅱ 2 D Ex tb ⅢC T□ Db IP66

Hinweis: Siehe technische Daten von EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Kennzeichnung IECEx: Ex db ⅡB+H₂ T□ Gb 1)

Ex tb ⅢC T□ Db IP66

Hinweis: Siehe technische Daten von EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Kennzeichnung UL1203: Klasse I, Division 1, Gruppen C, D

Klasse I, Division 2, Gruppen C, D

Klasse II, Division 1, Gruppen E, F, G

Klasse II, Division 2, Gruppen F, G

Klasse III

Normen: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Nennspannung: Max. 100 V Wechselstrom, 50/60 Hz

Nennstrom: Max. 1.200 A

Umgebungstemperatur: -60 ℃ bis + 60 ℃

Kabeleingang: Standardstecker M□×1,5, siehe Spezifikationstabelle

Eintrittsrichtung:Unterseite

Kabeleinführungsgerät: Optional

Art der druckfesten Verbindung: zylindrische Verbindung, Gewindeverbindung, PlaneJoint

Installationsart: Wandmontage (Standard);Halterungsmontage (optional)

• Technische Daten

Eingebaute Komponenten: Hauptschalter: Leitungsschutzschalter (MCB) oder Kompaktleistungsschalter (MCCB) (Hinweis: Fehlerstromschutz eingeschaltet

Anfrage)

Abzweigschalter: Leitungsschutzschalter (MCB) oder Kompaktleistungsschalter (MCCB) (Hinweis: Fehlerstromschutz auf Anfrage)

Klemmenanzeigeleuchte EX-D: Rot, Grün, Gelb, Blau

Taste EX-A: Rot, Grün, Gelb

AC-Schütz

Thermisches Überlastrelais

SPS-Programmierer

Softstarter

Steuerschalter EX-K

Amperemeter/Voltmeter

• Bestellleitfaden

• Maßzeichnungen

• Spezifikation

Code	Maximale Verlustleistung (W)			Max. Nennstrom	Externe Dimension			Interne Dimension			Montagemaß
	T4/T130℃	T5/T95℃	T6/T80℃		EIN	B	C	a	b	c	d	e	f
EX-PD61-A	200	120	80	63A	250	200	170	192	142	131	180	130	10
EX-PD61-B	200	120	80	63A	300	200	170	242	142	131	230	130	10
EX-PD61-C	240	140	100	100A	350	200	170	292	142	131	280	130	10
EX-PD61-D	350	200	130	200A	350	300	270	290	240	229	280	230	12
EX-PD61-E	500	280	160	320A	450	350	280	378	278	233	365	265	12
EX-PD61-F	620	350	200	500A	560	450	280	488	328	225	475	315	14
EX-PD61-G	700	400	250	1000A	720	560	350	640	480	285	620	460	14
EX-PD61-H	800	500	350	1000A	980	720	375	880	620	290	820	560	18

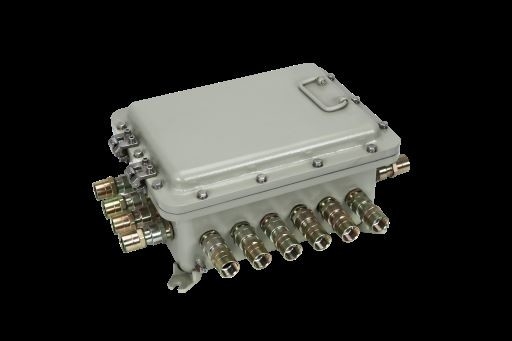

• EX-PD61 Verteilerausrüstung für den Einsatz in Klemmenkästen

Passend für Klemmenkasten des Verteilersystems.

Hinweis: 1. Die Verdrahtungsklemmen des Klemmenkastens EX-PD61 haben verschiedene Anordnungsmethoden.

2. Es kann nach Kundenwunsch angepasst werden und erfüllt immer die Einschränkungen des Zertifikats.Die maximale Anzahl von Klemmen und die maximale Anzahl von Löchern an der Seite erfüllen die Anforderungen an Verlustleistung und mechanische Festigkeit des Gehäuses.

3. Diese Tabelle dient nur als Referenz.

1).Bitte geben Sie die Richtung und Größe jeder Kabeleinführung an.

2).Die Kabeleinführung ist optional, und EX-QM-B (Ex d) oder EX-QM-C (Ex d) wird empfohlen.

• Abbildung der EX-PD61-Verteilerausrüstung für den Einsatz in Klemmenkästen

Kabelquerschnittsfläche (mm)²	Tabelle für die maximale Anzahl der eingebauten Klemmen
	Gehäusetypnummer (Hinweis: Die Gehäusetypnummer entspricht der Größe. Beispiel: A steht für das Gehäuse von 200x250)
	EIN	B	C	D	E	F	G	H
2.5(a)	20	28	36	72	100	140	270	264	396
4(b)	18	25	32	64	90	130	240	248	372
6(c)	fünfzehn	21	28	56	80	100	210	200	300
10(d)	12	18	24	24	60	80	165	160	240
16(e)	9	fünfzehn	20	20	25	70	135	136	204
35(f)	-	5	5	10	fünfzehn	24	64	90	135
70 (g)	-	-	-	5	10	18	25	72	-
120 (h)	-	-	-	-	5	5	12	42	-
185(i)	-	-	-	-	-	5	10	-	-
240(j)	-	_	-	-	-	5	5	-	-
300 (k)	-	-	-	-	-	5	5	-	-
Klemmenanordnung (Anzahl Klemmenreihen)	1	1	1	2	2	2	2	2	3

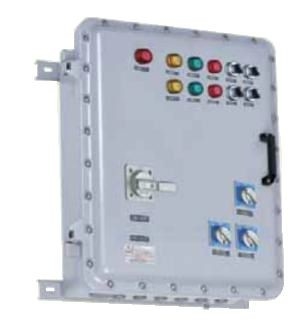

• EX-PD61-Verteilerausrüstung für den Einsatz in Steuerboxen

Geeignet für Steuergeräte-Verteilersystem

Hinweis: 1. EX-A-Tasten, EX-D-Anzeigen, EX-K-Steuerschalter, EX-BA-Amperemeter und EX-AV-Voltmeter usw. sind in den EX-PD61-Steuerboxen enthalten.

2. Die Steuerbox kann für den Ein-Aus-Betrieb des Stromkreises sowie für die Fernbedienung oder lokale Steuerung von Strat, Stopp, Corotation und Inversion des Motors verwendet werden. Wenn sie mit einem Amperemeter ausgestattet ist, kann sie auch den Motorlauf überwachen und Schaltungsstatus.

3. Es kann gemäß den Anforderungen des Kunden angepasst werden und entspricht den Nutzungsgrenzen des Konformitätszertifikats.Die Anzahl der Deckelteile und die max.Anzahl der Löcher an der Seite kann die Anforderungen an die Verlustleistung und die mechanische Festigkeit des Gehäuses erfüllen.

• Beispieldiagramm für die Verwendung des Steuerkastens

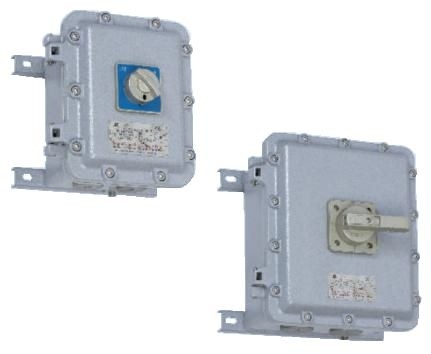

• EX-PD61 Verteilerausrüstung für die Verwendung in Verteilerkästen

Geeignet für Netzteil des Verteilersystems

Hinweis: 1.MCB (Miniature Circuit Breaker) oder MCCB (Molded Case Circuit Breaker), AC-Schütz, thermisches Überlastrelais, SPS-Programmierer, Softstarter, EX-A-Drucktasten. EX-D-Anzeige, EX-K-Steuerschalter, EX-BA Amperemeter und EX-AV-Voltmeter usw. sind im Lieferumfang enthalten.

2. Der Steuerkasten kann für die Stromverteilung oder den Ein-Aus-Betrieb des Stromkreises sowie für die Steuerung von Start, Stopp, Gleichlauf und Umkehrung des Motors verwendet werden und bietet umfassenden Schutz für den Motor.Es kann für die Zwei-Site-Steuerung oder die Multi-Site-Steuerung eingerichtet werden.

3. Es kann gemäß den Anforderungen des Kunden angepasst werden und entspricht den Nutzungsgrenzen des Konformitätszertifikats.Die Anzahl der Deckelteile und max.Die Anzahl der Löcher an der Seite kann die Anforderungen an die mechanische Festigkeit der Ableitung und des Gehäuses erfüllen.

• Beispieldiagramm für die Verwendung von Verteilerboxen

• Merkmale

Kupferfreies Aluminium, kunststoffbeschichtete Oberfläche.

Explosionsgeschütztes Gehäuse des Typs Ex d.

Schutzart: IP66-IP67.

• Anwendung

• Technische Daten

Kennzeichnung ATEX: II2 G Ex db IIB+H2 T6/T5 Gb

II2 D Ex tb IIIC T80ºC/95ºC Db IP66

Kennzeichnung IECEx:Ex db ⅡB+H₂ T6/T5 Gb

Ex tb ⅢC T80℃/T95℃ Db IP66

Kennzeichnung UL1203: Klasse I, Division 1, Gruppen C, D

Klasse I, Division 2, Gruppen C, D

Klasse II, Division 1, Gruppen E, F, G

Klasse II, Division 2, Gruppen F, G

Klasse III

Normen: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Nennspannung: Max. 800 V

Nennstrom: Kabelquerschnitt (mm²)2,5 4 6 10 16 35 70 240

Nennstrom (A) 24 32 41 57 76 125 192 400

Umgebungstemperatur: -60 ℃ bis + 60 ℃

Art der druckfesten Verbindung: Flache Verbindung

• Bestellleitfaden

• Spezifikation der Kabeleinführung

	A,B,C,D steht für die Richtung der Kabeleinführungen
	Max. Anzahl Kabeleinführungen
Gehäusetyp	EIN		B		C		D		E		F		G
Abmessungen	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD
M20*1,5	5	8	5	10	5	12	16	20	22	30	24	40	45	65
M25*1,5	5	7	5	9	5	10	12	fünfzehn	fünfzehn	20	18	27	30	44
M32*1,5	2	3	2	4	2	6	9	12	12	16	14	21	25	36
M40*1,5	2	2	2	3	2	4	5	6	6	9	8	12	fünfzehn	21
M50*1,5	1	2	1	3	1	3	4	5	5	7	5	9	12	12
M63*1,5	1	2	1	2	1	3	2	3	3	5	4	7	7	10
Hinweis: 1. Keine Kabeleinführung für Standardausführung.Kabeleinführungen müssen vom Benutzer gebohrt werden.2. Keine Kabeleinführungsvorrichtung.

• Abbildung der EX-PD61-Verteilerausrüstung für den Einsatz in Klemmenkästen

Kabelquerschnittsfläche (mm)²	Tabelle für die maximale Anzahl der eingebauten Klemmen
	Gehäusetypnummer (Hinweis: Die Gehäusetypnummer entspricht der Größe. Beispiel: A steht für das Gehäuse von 200x250)
	EIN	B	C	D	E	F	G	H
2.5(a)	20	28	36	72	100	140	270	270
4(b)	18	25	32	64	90	130	240	240
6(c)	fünfzehn	21	28	56	80	100	210	210
10(d)	12	18	24	24	60	80	165	165
16(e)	9	fünfzehn	20	20	25	70	135	135
35(f)	-	5	5	10	fünfzehn	24	64	64
70 (g)	-	-	-	5	10	18	25	25
120 (h)	-	-	-	-	5	5	12	12
185(i)	-	-	-	-	-	5	10	10
240(j)	-	_	-	-	-	5	5	5
300 (k)	-	-	-	-	-	5	5	5
Klemmenanordnung (Anzahl Klemmenreihen)	1	1	1	2	2	2	2	2

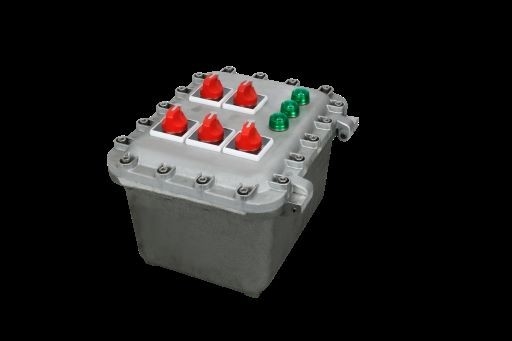

• Merkmale

Kupferfreies Aluminium, Edelstahl.

Kunststoffbesprühte Oberfläche.

Fehlerstromschutzvorrichtung ist optional.

Schutzart: IP66-IP67.

• Anwendung

• Technische Daten

Kennzeichnung ATEX: Ⅱ 2 G Ex d ⅡB T6 Gb

Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66

Kennzeichnung IECEx: Ex db ⅡB+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Kennzeichnung UL1203: Klasse I, Division 1, Gruppen C, D

Klasse I, Division 2, Gruppen C, D

Klasse II, Division 1, Gruppen E, F, G

Klasse II, Division 2, Gruppen F, G

Klasse III

Normen: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Nennspannung: Max. 690 V Wechselstrom, 50/60 Hz

Nennstrom: Max. 100 A

Zweigstrom: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A

Umgebungstemperatur: -60℃ bis + 55℃

Schutzart: IP66, IP67

Kabeleingang: Standardstecker M□×1,5 (siehe Auswahltabelle)

Eintrittsrichtung: Unten (ein und aus)

Kabeleinführungsgerät: Optional

Art der druckfesten Verbindung: zylindrische Verbindung, Gewindeverbindung, ebene Verbindung.

Installationstyp: Wandmontage (Standard);Halterungsmontage (optional)

Eingebaute Komponenten:

Hauptschalter: Leitungsschutzschalter (MCB) oder Kompaktleistungsschalter (Hinweis: Fehlerstromschutzauf Anfrage)                 Abzweigschalter: Leitungsschutzschalter (MCB) oder Kompaktleistungsschalter (MCCB) (Angegeben: ErdeAuslaufschutz auf Anfrage)

Anschlussanzeige: Rot, Grün, Gelb

• Bestellleitfaden

• Schaltplan

• Auswahltabelle Beleuchtungsverteiler EX-PD61-ZM

Code	Beschreibung					Kabeleinführungen
	Hauptschalter	Nummer der Filiale	Abzweigschalter	Zweigstrom	Nummer des Indikators
EX-PD61-ZM-/4□/K/□	MCB oder MCCB Strom Max.100A	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Auf Anfrage	3	1 * M32 * 1,5 + 4 * M25 * 1,5
EX-PD61-ZM-/6□/K/□		6			3	1 * M40 * 1,5 + 6 * M25 * 1,5
EX-PD61-ZM-/8□/K/□		8			3	1 * M40 * 1,5 + 8 * M25 * 1,5
EX-PD61-ZM-/10□/K/□		10			3	1 * M40 * 1,5 + 10 * M25 * 1,5
EX-PD61-ZM-/12□/K/□		12			3	1 * M40 * 1,5 + 12 * M25 * 1,5
EX-PD61-ZM-4/□	_	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Auf Anfrage	3	1 * M32 * 1,5 + 4 * M25 * 1,5
EX-PD61-ZM-6/□		6			3	1 * M40 * 1,5 + 6 * M25 * 1,5
EX-PD61-ZM-8/□		8			3	1 * M40 * 1,5 + 8 * M25 * 1,5
EX-PD61-ZM-10/□		10			3	1 * M40 * 1,5 + 10 * M25 * 1,5
EX-PD61-ZM-12/□		12			3	1 * M40 * 1,5 + 12 * M25 * 1,5

• Bestellanweisung:

1. Bitte geben Sie Anzahl und Größe der Kabeleinführungen und die Montagefläche des Gehäuses an.

2. Der Benutzer stellt den Schaltplan bereit.Wenn Sie eine Lichtsteuerung, ein AC-Schütz oder eine Thermorelaissteuerung benötigen, geben Sie dies bitte an.

3. Sonderwünsche bitte bei Bestellung angeben.

Maßzeichnungen

EX-PD61-ZM-/4□/K/□

EX-PD61-ZM-/6□/K/□

EX-PD61-ZM-/8□/K/□

EX-PD61-ZM-/10□/K/□

EX-PD61-ZM-/12□/K/□

• Merkmale

Kupferfreies Aluminium, Edelstahl.

Kunststoffbesprühte Oberfläche.

Fehlerstromschutzvorrichtung ist optional.

Schutzart: IP66-IP67.

• Anwendung

• Technische Daten

Kennzeichnung ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Kennzeichnung IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Kennzeichnung UL1203: Klasse I, Division 1, Gruppen C, D

Klasse I, Division 2, Gruppen C, D

Klasse II, Division 1, Gruppen E, F, G

Klasse II, Division 2, Gruppen F, G

Klasse III

Normen: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Nennspannung: Max. 690 V Wechselstrom, 50/60 Hz

Zweigstrom: : 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 320A, 400A

Umgebungstemperatur: -60℃ bis + 55℃

Schutzart: IP66, IP67

Kabeleingang: Standardstecker M□× 1,5 (siehe Auswahltabelle)

Eintrittsrichtung: Unten (ein und aus)

Kabeleinführungsvorrichtung: Optional

Art der druckfesten Verbindung: Wandmontage (Standard);Halterungsmontage (optional)

Eingebaute Komponenten: Hauptschalter: Leitungsschutzschalter (MCB) oder Kompaktleistungsschalter (MCCB)

(Hinweis: Erdschlussschutz auf Anfrage)

Abzweigschalter: Leitungsschutzschalter (MCB) oder Kompaktleistungsschalter (MCCB)

(Hinweis: Erdschlussschutz auf Anfrage)

Terminal

Anzeige: Rot, Grün, Gelb

• Bestellleitfaden

• Auswahltabelle Stromverteiler EX-PD61-ZM

Code	Beschreibung					Kabeleinführungen
	Hauptschalter	Nummer der Filiale	Abzweigschalter	Zweigstrom	Nummer des Indikators
EX-PD61-DL-/4□/K/□	MCB oder MCCB Strom Max.100A	4	MCB oder MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Auf Anfrage	3	1 * M50 (M63, M75, M90) * 1,5 4 * M25 (M32, M40, M50, M63) * 1,5
EX-PD61-DL-/6□/K/□		6			3	1 * M50 (M63, M75, M90) * 1,5 6 * M25 (M32, M40, M50, M63) * 1,5
EX-PD61-DL-/8□/K/□		8			3	1 * M50 (M63, M75, M90) * 1,5 8 * M25 (M32, M40, M50, M63) * 1,5
EX-PD61-DL-/10□/K/□		10			3	1 * M50 (M63, M75, M90) * 1,5 10 * M25 (M32, M40, M50, M63) * 1,5
EX-PD61-DL-/12□/K/□		12			3	1 * M50 (M63, M75, M90) * 1,5 12 * M25 (M32, M40, M50, M63) * 1,5
EX-PD61-DL-4/□	_	4	MCB oder MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Auf Anfrage	3	1 * M40 * 1,5 + 4 * M25 * 1,5
EX-PD61-DL-6/□		6			3	1 * M40 * 1,5 + 6 * M25 * 1,5
EX-PD61-DL-8/□		8			3	1 * M40 * 1,5 + 8 * M25 * 1,5
EX-PD61-DL-10/□		10			3	1 * M40 * 1,5 + 10 * M25 * 1,5
EX-PD61-DL-12/□		12			3	1 * M40 * 1,5 + 12 * M25 * 1,5

Bestellhinweis: 1. Bitte geben Sie Anzahl und Größe der Kabeleinführungen und die Befestigungsfläche des Gehäuses an.

2. Der Benutzer stellt den Schaltplan bereit.Wenn Sie eine Lichtsteuerung, einen AC-Schütz oder eine thermische Relaissteuerung benötigen, geben Sie dies bitte an.

3. Sonderwünsche bitte bei Bestellung angeben

• Merkmale

Kupferfreies Aluminium, Edelstahl.

Kunststoffbesprühte Oberfläche.

Fehlerstromschutzvorrichtung ist optional.

Schutzart: IP66-IP67.

• Anwendung

• Technische Daten

Kennzeichnung ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Kennzeichnung IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Kennzeichnung UL1203: Klasse I, Division 1, Gruppen C, D

Klasse I, Division 2, Gruppen C, D

Klasse II, Division 1, Gruppen E, F, G

Klasse II, Division 2, Gruppen F, G

Klasse III

Normen: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Nennspannung: Max. 415 V Wechselstrom

Nennstrom: 10A

Umgebungstemperatur: -60℃ bis + 60℃

Schutzart: IP66, IP67

Kabeleingang: Standardstecker M□× 1,5 (siehe Auswahltabelle)

Eintrittsrichtung: Unten

Kabeleinführungsvorrichtung:Standard M□× 1,5 Plusg (Sosteuropäische Zeit, elektronischer Energietransfer, voraussichtliche Flugdauerer istelecTable)

Art des druckfesten Gelenks: zylindrisches Gelenk, Gewindegelenk, ebenes Gelenk.

Eingebaute Komponenten: EX-A-Taster, EX-D-Anzeige, EX-K-Steuerschalter, explosionsgeschützter Amperemeter/Voltmeter

Installationstyp: Wandmontage

Anzeige: Rot, Grün, Gelb

• Bestellleitfaden

• Auswahltabelle Steuerstellen EX-PD61-ZC

• Merkmale

Kupferfreies Aluminium, Edelstahl.

Kunststoffbesprühte Oberfläche.

Fehlerstromschutzvorrichtung ist optional.

Schutzart: IP66-IP67.

• Anwendung

• Technische Daten

Kennzeichnung ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Kennzeichnung IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Kennzeichnung UL1203: Klasse I, Division 1, Gruppen C, D

Klasse I, Division 2, Gruppen C, D

Klasse II, Division 1, Gruppen E, F, G

Klasse II, Division 2, Gruppen F, G

Klasse III

Normen: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Art des druckfesten Gelenks: Zylindergelenk, Flachgelenk.

• Bestellleitfaden

• Maßzeichnung

EX-PD61-LK-63/□/□/□

EX-PD61-LK-160/□/□/□

EX-PD61-LK-250/□/□/□

• Merkmale

Kupferfreies Aluminium, Edelstahl.

Kunststoffbesprühte Oberfläche.

Fehlerstromschutzvorrichtung ist optional.

Schutzart: IP66-IP67.

• Anwendung

• Technische Daten

Kennzeichnung ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Kennzeichnung IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Kennzeichnung UL1203: Klasse I, Division 1, Gruppen C, D

Klasse I, Division 2, Gruppen C, D

Klasse II, Division 1, Gruppen E, F, G

Klasse II, Division 2, Gruppen F, G

Klasse III

Normen: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Nennspannung: 380/400 V Wechselstrom, 50/60 Hz

Nennstrom: 10A

Umgebungstemperatur: T6/T80 ℃ für Tamb: -60 ℃ bis +50 ℃;

T5/T95 ℃ für Tamb: -60 ℃ bis +60 ℃

Kabeleingang: Standardstecker M□× 1,5 (siehe Auswahltabelle)

Eintrittsrichtung: Unten (ein und aus)

Kabeleinführungsvorrichtung: Optional

Art des druckfesten Gelenks: zylindrisches Gelenk, Gewindegelenk, ebenes Gelenk.

Eingebaute Komponenten: Leitungsschutzschalter (MCB) oder Kompaktleistungsschalter (MCCB)

AC-Schütz, thermisches Überlastrelais, Anzeige, Taster

• Bestellleitfaden

• Auswahltabelle

Direktstart
Modell	Steuermotorleistung (kw)	Nennstrom des Leistungsschalters (A)	Einstellbarer Einstellbereich des Thermorelais (A)	Nennstrom des Schützes (A)	Kabeleinführungsgröße
EX-PD61 QD-4/16/7~10	4	16	7~10, le=8,5	9	2 * M25 * 1,5
EX-PD61 QD-5.5/20/9~13	5.5	20	9~13,le=11	12	2 * M25 * 1,5
EX-PD61 DQ-7.5/25/12~18	7.5	25	12~18,le=16	18	2 * M32 * 1,5
EX-PD61 QD-11/32/16~24	11	32	16~24,le=23	25	2 * M32 * 1,5
EX-PD61 QD-15/40/23~32	fünfzehn	40	23~32,le=30	32	2 * M32 * 1,5
EX-PD61 QD-18,5/50/30~38	18.5	50	30~38,le=36	40	2 * M40 * 1,5
EX-PD61 QD-22/63/37~50	22	63	37~50,le=46	50	2 * M40 * 1,5



Vorwärts- und Rückwärtsstart
Modell	Steuermotorleistung (kw)	Nennstrom des Leistungsschalters (A)	Einstellbarer Einstellbereich des Thermorelais (A)	Nennstrom des Schützes (A)	Kabeleinführungsgröße
EX-PD61 QD-4/16/7~10 N	4	16	7~10, le=8,5	9	2 * M25 * 1,5
EX-PD61 QD-5.5/20/9~13 N	5.5	20	9~13,le=11	12	2 * M25 * 1,5
EX-PD61 DQ-7.5/25/12~18 N	7.5	25	12~18,le=16	18	2 * M32 * 1,5
EX-PD61 QD-11/32/16~24 N	11	32	16~24,le=23	25	2 * M32 * 1,5
EX-PD61 QD-15/40/23~32 N	fünfzehn	40	23~32,le=30	32	2 * M32 * 1,5
EX-PD61 QD-18,5/50/30~38 N	18.5	50	30~38,le=36	40	2 * M40 * 1,5
EX-PD61 QD-22/63/37~50 N	22	63	37~50,le=46	50	2 * M40 * 1,5



• Qualitätssicherung:

Q1.Wie versenden Sie die Ware und wie lange dauert es, bis sie ankommt?

A: Versand per DHL, UPS, FedEx oder TNT.Es dauert 3-5 Tage, um anzukommen.Flug- und Seeschifffahrt ebenfalls optional.

Q2.Kann ich eine Musterbestellung für LED-Licht haben?

A: Ja, wir begrüßen eine Musterbestellung, um die Qualität zu testen und zu überprüfen.Mischproben sind zulässig
