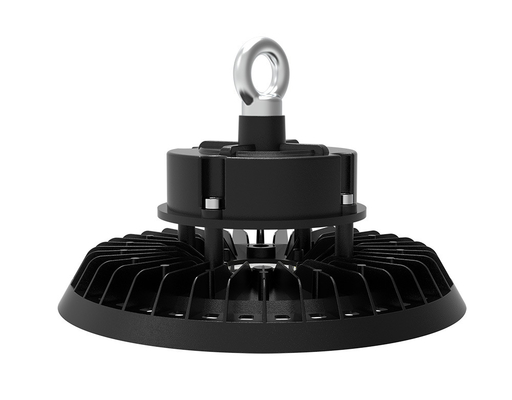

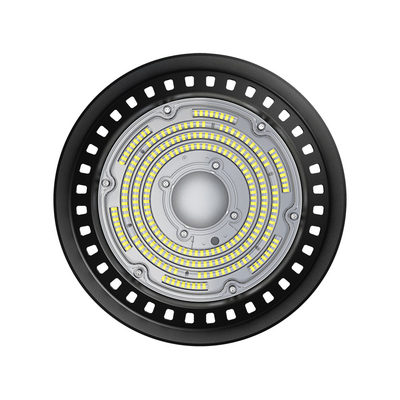

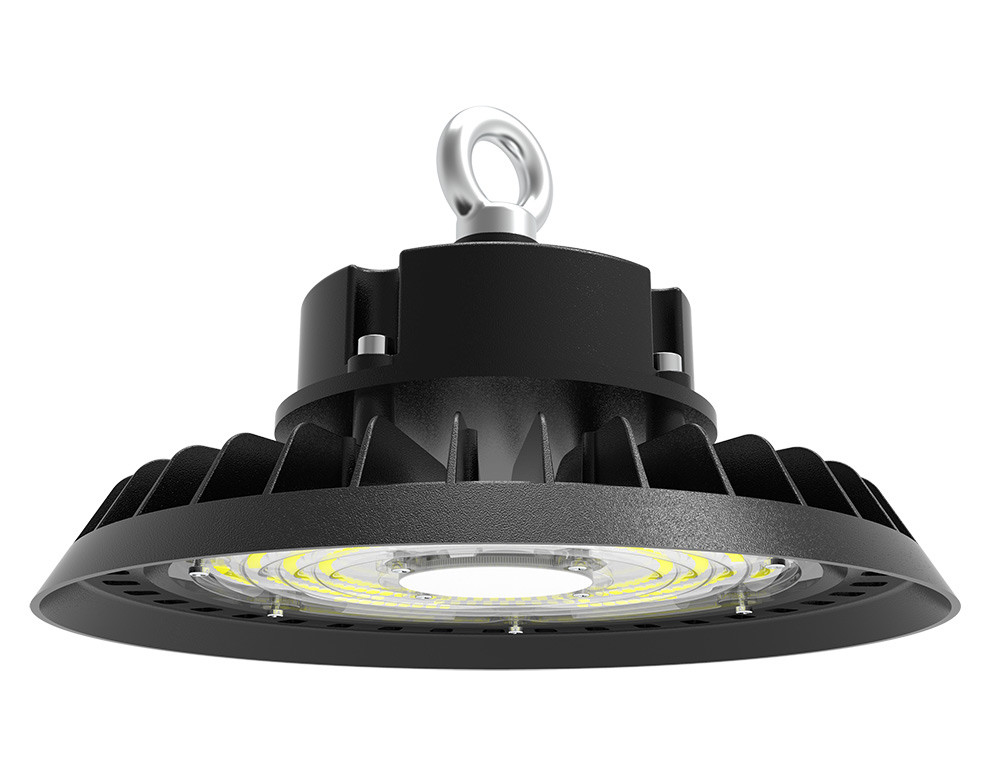

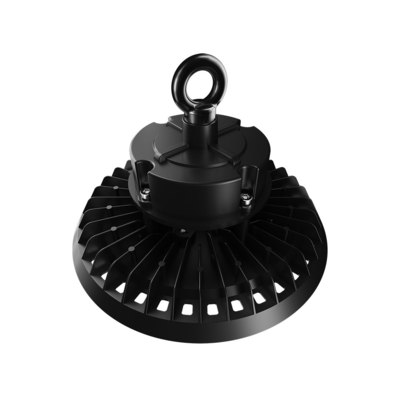

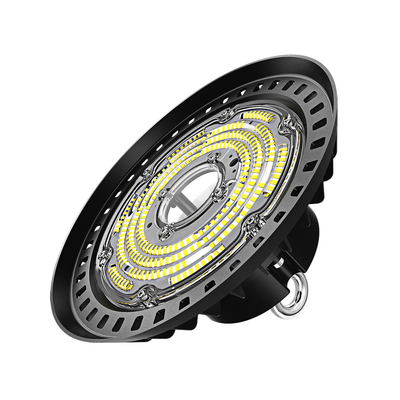

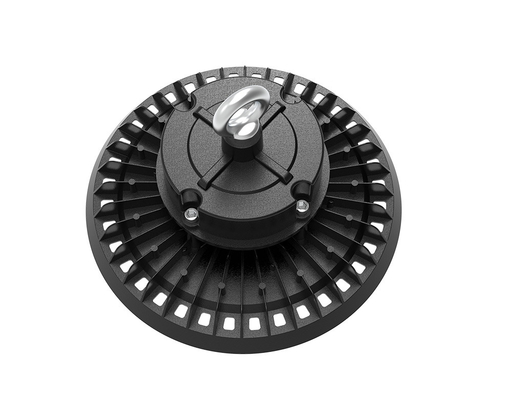

Industrielles 100-300W UFO LED High Bay Light IP65 3000K 4000K 5000K

Lagerbeleuchtung 100~300W LED-Hallenleuchten UFO-C SERIE-60

• Produktbeschreibung:

Langlebig und kompakt, die UFO-Hallenstrahler der Rome-Serie sind ein raffiniertes und flexibles Produkt zum Aufhellen großer Innenräume.Es ist auf Anforderungen an Flexibilität ausgelegt, indem es ein geringes Budget hält und Optionen wie Reflektoren, Bewegungssensoren und Notfallbatterien bietet, absolut mit hohem Nutzwert.

• Anwendungen:

Die UFO-Hallenleuchte der Rome-Serie kann in Werkstätten, Gassen, Ladedocks, Türen, Wegen, Fabriklagern, Ausstellungshallen, Parkplätzen, Indoor-Basketballplätzen usw. verwendet werden.

• Merkmale:

Schutzart IP65, geeignet für Feuchträume.

CCT abstimmbar: 3000K / 4000K / 5000K oder 4000K / 5000K / 6000K.

Hohe Effizienz bis zu 170 lm/W (130 lm/W optional).

Flossenförmiges Gehäusedesign, bessere Wärmeableitungsleistung.

Mikrowellen-Bewegungssensorfunktion verfügbar.

Reflektor optional.

Notbatterie-Backup verfügbar.

Notfallzeit: 1,5 Stunden / 3 Stunden.

Notstrom: 30W/15W.

0-10V / 1-10V Dimmsteuerung.

Temperaturleistungsdaten:

Umgebungstemperatur: -40 °C bis 55 °C (-40 °F bis 131 °F)

• Bestellinformationen: Beispiel für Teilenummer

Beispiel: U-RO1 100 W YZTXX

• Technische Daten:

Abstrahlwinkel 60° / 90° / 120°

Schlagfestigkeit IK10

Schutzart IP65

Dimmbar 0-10V / 1-10V Dimmen

• Verpackungsinformationen:

• Mikrowellensensor:

Zubehör und Maße:

• Beschreibung:

Der ANT-5-4 ist ein Bewegungssensor, der die Beleuchtung je nach Bewegung von hell auf niedrig dimmt.Dieser schlanke, kompakte Sensor ist für die Installation im Boden einer Leuchte konzipiert.Das Sensor-Plus-Modul wird durch ein Loch mit 1,30 Zoll Durchmesser im Boden der Halterung mit der ANT-5-4-Sensorbuchse verbunden.

Der Sensor verwendet eine Mikrowellensensortechnologie, die auf Bewegungsänderungen innerhalb des Erfassungsbereichs reagiert.Sobald der Sensor keine Bewegung mehr erkennt und die Zeitverzögerung abgelaufen ist, wechselt das Licht vom High-Modus in den Low-Modus und bei Bedarf schließlich in die Aus-Position.

Der Sensor muss die Bewegung einer Person oder eines sich bewegenden Objekts direkt „sehen“, um sie zu erkennen, daher muss die Platzierung der Sensorleuchten und die Auswahl der Linse sorgfältig berücksichtigt werden.Vermeiden Sie es, den Sensor dort zu platzieren, wo Hindernisse die Sichtlinie des Sensors blockieren könnten.

• Spezifikation:

Eingangsspannung:12-24 VDC

max.Aktuelle Senke:30 mA ± 5 %

Erkennungsradius:25%/50%/75%/100% (1-8m)

HF-System: 5,8 GHz ± 75 MHz

Montagehöhe: Max.50ft (15 Meter)

Arbeitstemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F)

Intelligente Steuerung: Mikrowellensensor

Dimmsteuerungsausgang: 0-10 V

Schutzart: IP65

Lichtsteuerung: 24 Std. / 10 Lux / 30 Lux / 50 Lux

Sendeleistung: < 0,2 mW

Zeiteinstellung: 10s / 1min / 5min / 10min / 15min 20min / 30min / 60min

• Mehr Details:

Die Aufwärmzeit beträgt 15 Sekunden.Nachdem der Sensor zum ersten Mal an die Eingangsleistung angeschlossen wurde, bleibt das Licht 15 Sekunden lang eingeschaltet und wechselt dann in den normalen Dimmmodus.

Werkseinstellung: 100 % Empfindlichkeit.

Haltezeit: 10 Sekunden, Tageslichtsensor ist 30 Lux.

Dimmzeit: 60 Minuten.

Jede Einstellung wird per Fernbedienung geändert.Dimmlevel: 30%.

• Korridorfunktion:

Dieses Design erreicht eine Steuerung auf dritter Ebene innerhalb des Bewegungssensors, der für einige Bereiche ist, in denen eine Lichtänderungsanzeige vor dem Ausschalten erforderlich ist.Der Sensor bietet 3 Helligkeitsstufen: 100 %, gedimmtes Licht (natürliches Licht reicht nicht aus) und aus sowie 2 wählbare Wartezeiten: Bewegungshaltezeit und Stand-by-Zeit, wählbare Tageslichtschwelle und freier Erfassungsbereich.

Notfahrer:

• Beschreibung:

Es ist eine Notfall-Batteriesicherung verfügbar, die es dem UFO-Hallenstrahler ermöglicht, sowohl im Normalbetrieb als auch in Notsituationen zu arbeiten.Mit der Funktion der Selbstdiagnose kann monatlich und jährlich eine Selbstdiagnose durchgeführt werden.

• Spezifikation:

Eingangsspannung:100-347 VAC

Ausgangsspannung:≤ 175 VDC

Eingangsleistung:15 W

Ausgangsleistung: 30 W / 40 W / 60 W

Akku: Lithium-Ionen

Ladezeit: ≥ 24 Stunden

Notfallzeit: 90 Minuten

Eingangsstrom: ≤ 200 mA

Intelligente Steuerung: Drahtlose Fernbedienung

Dimmbar: 0-10V / 1-10V Dimmen

Arbeitstemperatur: 0°C bis 50°C (32°F bis 122°F)

Treiberabmessungen: ∅5,12 x 9,84 Zoll

• Selbstdiagnosefunktion:

Die integrierte Selbstdiagnoseschaltung führt automatisch Tests von 30 Minuten pro Monat und 90 Minuten pro Jahr durch, um die ordnungsgemäße Notfallfähigkeit gemäß den Anforderungen des Life Safety Code zu überprüfen.

Drücken Sie die Testtaste, um die Stromversorgung des AC-Treibers zu unterbrechen und das System in den Notfallmodus zu schalten.

Veröffentlicht NFPA 101. Life Safety Code umreißt den folgenden Zeitplan:

• Monatlich – Stellen Sie sicher, dass die Testtaste leuchtet.Führen Sie einen 30-minütigen Entladungstest durch, indem Sie die Testtaste drücken.Die LED-Last sollte mit reduzierter Leistung arbeiten.

• Jährlich – Stellen Sie sicher, dass die Testtaste leuchtet.Führen Sie einen vollständigen 90-minütigen Entladungstest durch.Das Gerät sollte für die Dauer des Tests wie vorgesehen funktionieren.

Abmessungen für Treiber (in Zoll): Abmessungen für Fernbedienung (in Zoll):

• Treiberdiagramm:

• Montagemethoden für Treiber:

• Fernbedienung:

Anleitung zur Fernbedienung:

ON : Um die Notfunktion zu testen, drücken Sie die ON-Taste und es wird auf Notbeleuchtung umgeschaltet und die Kontrollleuchte ist aus.Drücken Sie dann die AUS-Taste, es kehrt zur normalen Beleuchtung zurück.Wenn die Hauptversorgung ausgeschaltet ist (Notbetrieb), kann durch Drücken der AUS-Taste die Notfunktion ausgeschaltet werden

AUS: Die Fernbedienung muss innerhalb eines Winkels von 45 Grad auf die Kontrollleuchte gerichtet werden, um ein Signal zu empfangen.Die Fernbedienung wird mit zwei AAA-Batterien betrieben (nicht im Lieferumfang enthalten).

• Verdrahtung: Warnungen:

Dimmkabel müssen an den LED-Treiber angeschlossen werden, um den Betrieb zu gewährleisten.

Es wird empfohlen, dass die Notausgangsleistung mehr als 20 Prozent der Ausgangsleistung des UFO-Hochregals beträgt.

• Schaltplan:

Mit Dimmer: für UFO LED High Bay ≤300W mit 0-10V Dimmfunktion

Mit Wandschalter (ohne Dimmer): für UFO LED High Bay ≤300W mit 0-10V Dimmfunktion

Ohne Wandschalter und Dimmer, 24-Stunden-Beleuchtung: für UFO LED High Bay ≤300W mit 0-10V Dimmfunktion

Mit Sensor (100-277 / 100-347 VAC): für UFO LED High Bay ≤300W mit 0-10V Dimmfunktion

Mit Sensor (12 VDC): für UFO LED High Bay ≤300W mit 0-10V Dimmfunktion

• Montagemöglichkeiten:

• Abmessungen (in Zoll):

• Photometrie:

• Qualitätssicherung:
